138 | ORBEA
EMPFEHLUNGEN ZUR EINSTELLUNG DER
DRUCK- UND ZUGSTUFE FÜR FOX FLOAT DPS
UND FLOAT X
EMPFOHLENE DRUCK- UND ZUGSTUFENEINSTELLUNGEN
Basierend auf dem Luftdruck, sobald der SAG-Zielwert erreicht ist
FOX FLOAT DPS
Empfohlene
Luftdruck
Zugstufen-
(psi)
einstellung (Klicks)
<100 Offen
100 - 120 11
120 - 140 10
140 - 160 9
160 - 180 8
180 - 200
200 - 220 6
220 - 240 5
240 - 260 4
260 - 280 3
280 - 300 Geschlossen
FEDERVOLUMEN-SPACER AN FOX DÄMPFERN
Du kannst die Progression der Luftkammer deines Dämp-
fers mithilfe von Volumenspacern einstellen, die bei einem
autorisierten Fox Fachhandel erhältlich sind.
SPACERKONFIGURATION BEI FOX FLOAT DPS
Werkseitig verbautes
Größe
Spacervolumen
210 x 55 0,2
TECHN I SCHES HAN DB UCH
FOX FLOAT X
Empfohlene
Luftdruck Low-Speed-Druckstufe
Zugstufen-
(psi)
einstellung (Klicks)
<100 10
100 - 120 10
120 - 140 9
140 - 160 8
Drehe den Einstellknopf im
160 - 180
Uhrzeigersinn, um die Druckstufe
180 - 200 6 zu erhöhen (fest), und gegen
den Uhrzeigersinn, um sie zu
200 - 220 5
verringern (weich).
220 - 240 4
240 - 260 3
260 - 280 2
280 - 300 1
SPACERKONFIGURATION BEI FOX FLOAT X
Werkseitig verbautes
Größe
Spacervolumen
210 x 55 0,3
* Die Float X-Dämpfer in der Factory-Variante mit Kashima-
Beschichtung werden von Orbea mit einem 0,4-Spacer
geliefert, damit du deinen Dämpfer feintunen kannst.
leitung des Herstellers.
BLUE PAPER RISE CARBON · 2023
FEDERVOLUMEN-SPACER
AN FOX DÄMPFERN
Beim Fox DPX2 kannst du das Volumen der Luftkammer
verändern, um die zu deinem Fahrstil passende Progres-
sion zu erreichen. Dieser Dämpfer wird werkseitig mit
LSC
MIT SPACER 0,3
MIT SPACER 0,4

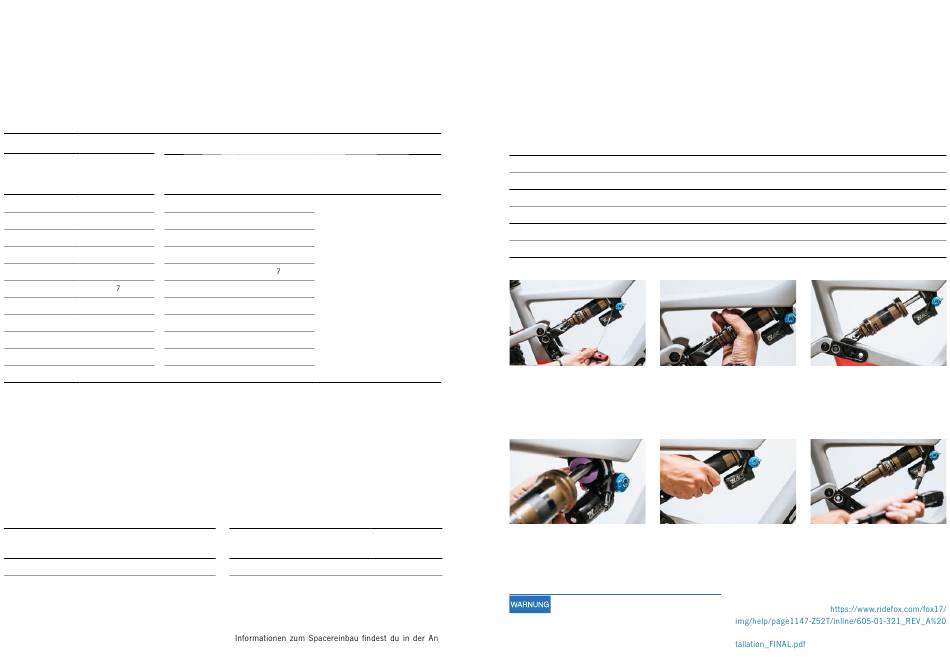

1. Lasse die Luft vollständig aus der
Luftkammer des Fox FLOAT X
Dämpfers ab, um die Volumenspa-
cer in der Luftkammer des Dämp-
fers ein- oder auszubauen.
3. Entferne den 0,3-Spacer vom Kol-
Maximales
ben und setze den 0,4-Spacer (mit
Spacervolumen
der glatten Seite nach oben) ein
oder nutze die Luftkammer ohne
1,0
Volumenspacer.
-
OHNE SPACER EHER LINEARES VERHALTEN
HÖHERE PROGRESSION
HÖHERE PROGRESSION
2. Schraube anschließend die Hülse der Luftkammer vom Kopf des Dämpfers
und schiebe sie nach unten.
4. Schiebe die Hülse der Luftkammer
nach oben und schraube sie sicher
am Kopf des Dämpfers fest.
Dieser Dämpfer wird werkseitig mit einem
0,3-Volumenspacer ausgestattet. Außerdem
ist ein 0,4-Volumenspacer im Lieferumfang
enthalten, damit du deinen Dämpfer nach
Belieben feintunen kannst.
ORBEA | 139
einem 0,3-Volumenspacer ausgestattet. Außerdem ist ein
0,4-Volumenspacer im Lieferumfang enthalten, damit du
deinen Dämpfer nach Belieben feintunen kannst.
GERINGES FAHRERGEWICHT
WENIGER AGGRESSIVER FAHRSTIL
MITTLERES FAHRERGEWICHT
AUSGEGLICHENER FAHRSTIL
HOHES FAHRERGEWICHT
AGGRESSIVER FAHRSTIL
5. Pumpe die Luftkammer mit einer
Dämpferpumpe auf, bis der ge-
wünschte Luftdruck erreicht ist.
Leitfaden zur Kompatibilität von Volumenspacern beim
Fox Float X Dämpfer:
Instruction%20FLOAT%20X%20Volume%20Spacer%20Ins-
DE
