90 | ORBEA
CÂBLAGE DANS LA POTENCE ET LE
CINTRE DES COMPOSANTS SHIMANO
L'installation des composants du système d'assis-
tance au pédalage électrique requiert des connais-
sances poussées et il se peut que la majorité des
utilisateurs ne possèdent pas les compétences
obtenir un diagnostic des composants du circuit
électrique du Rise, les réparer ou les installer. Les
composants endommagés suite à une installation
incorrecte peuvent être exclus de la garantie.
Le Rise utilise des guidons issus de la gamme
de composants OC Mountain Control. Ceux-
chaque extrémité du guidon pour permettre
l'acheminement interne des câbes de la com-
mande à distance du système électrique et
de la manette de changement de vitesse Di2
(dans certains modèles) via le guidon.
Il est possible de monter des guidons non-OC
sans options de câblage interne. Dans ce cas,
les câbles de la commande du système élec-
trique et de la manette de changement de
vitesse Di2 sont acheminés à l'extérieur du
guidon monté. Le Rise utilise des potences
de la gamme de composants OC Mountain
Control, ce qui permet d'acheminer les
câbles du système électrique via une gorge
l'acheminer vers l'intérieur des guidons OC.
En fonction de l'assemblage, un connecteur
Shimano Di2 peut avoir été installé dans la
potence OC (cf. images ci-dessous pour voir
les différentes options d'assemblage).
MAN UEL T ECHNI QUE
En cas de montage d'une potence non-OC
qui utilise le collecteur universel pour le jeu
de direction HS02 (cf. la section consacrée
au jeu de direction dans ce manuel), il faudra
peut-être laisser le câblage du système élec-
trique et le connecteur Di2 à l'extérieur de
la potence si la nouvelle potence installée ne
possède pas d'option de câblage interne ou
accueillir le connecteur Di2 dans le corps de
la potence.
Orbea ne garantit pas la compatibilité des
composants qui ne sont pas indiqués dans les
-
sibilité de monter de nouveaux composants
avant de les installer.
Les blessures et dégâts résultant de l'utili-
sation de composants qui ne sont pas com-
patibles et/ou de l'installation incorrecte ne
sont pas couverts par la garantie.
BLUE PAPER RISE CARBON · 20 2 3

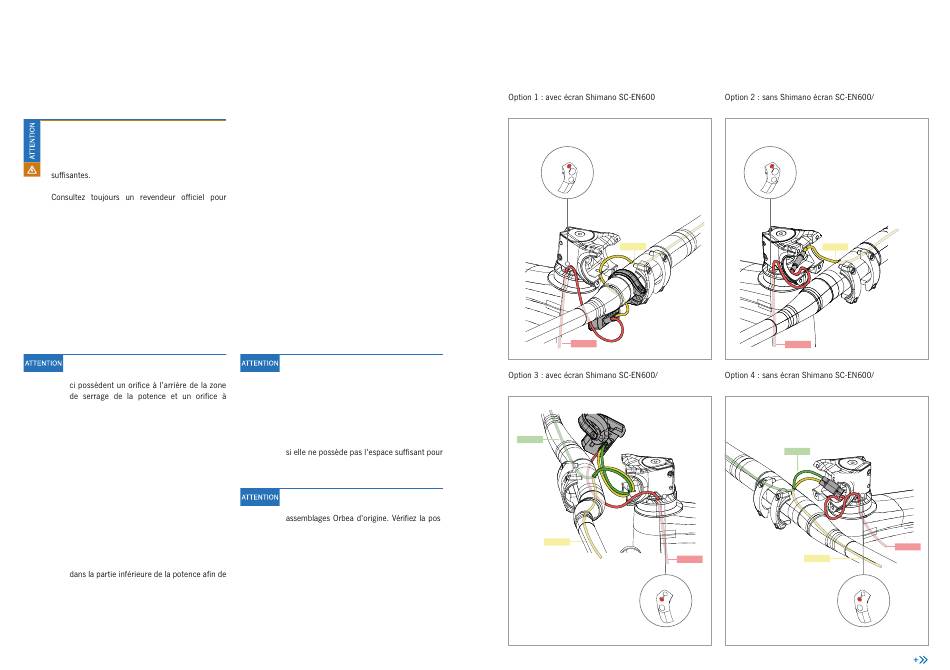

CÂBLAGE DANS LES POTENCES DE LA GAMME
OC MOUNTAIN CONTROL
/ transmission mécanique
Voir la section consacrée
au câblage mécanique
R3
vers SW-EN600-L
700mm
EW-SD300
SC-EN600
1200mm
EW-SD300
depuis le moteur électrique
transmission électronique
vers SW-M8150-IR
700mm
SC-EN600
EW-SD300
700mm
EW-SD300
1200mm
EW-SD300
vers SW-EN600-L
depuis le moteur
électrique
L3
Voir la section consacrée
au câblage mécanique
ORBEA | 91
transmission mécanique
Voir la section consacrée
au câblage mécanique
R3
vers SW-EN600-L
700mm
EW-JC302
EW-SD300
1200mm
EW-SD300
depuis le moteur électrique
transmission électronique
vers SW-M8150-IR
700mm
EW-SD300
EW-JC304
1200mm
EW-SD300
700mm
depuis le
EW-SD300
moteur
électrique
vers SW-EN600-L
L3
Voir la section consacrée
au câblage mécanique
