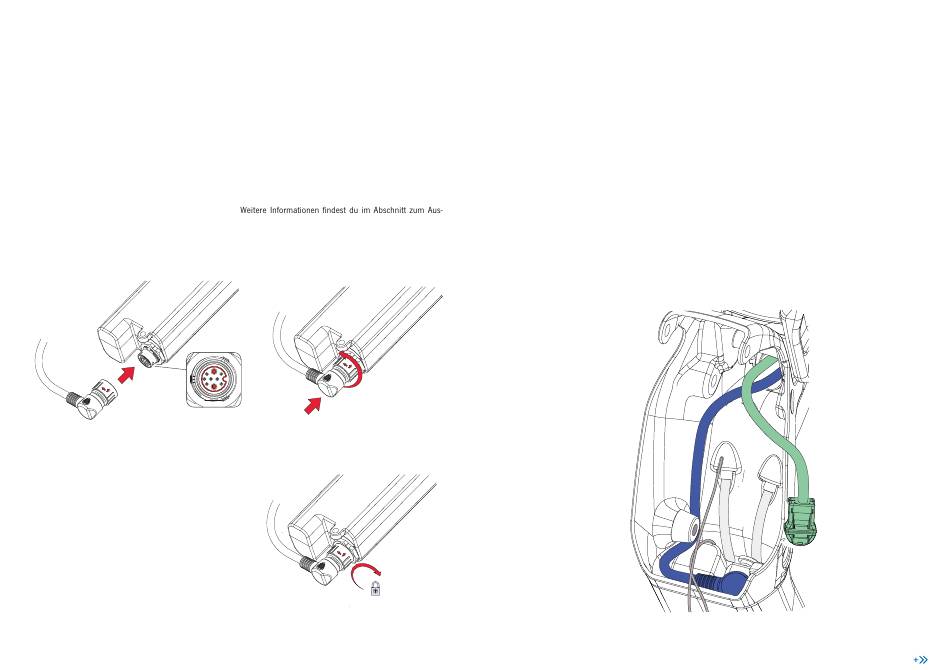

VERBINDEN DES KABELBAUMS
MIT DEM INTEGRIERTEN AKKU
Achte beim Verbinden des RS Kabelbaums mit dem integ-
rierten Akku darauf, dass die Steckerstifte und die Führung
passend zum Anschluss am integrierten Akku ausgerich-
tet sind. Wenn der Stecker des Kabelbaums auf den An-
schluss am Akku gesetzt ist, drehe den Sicherungsring am
Kabelbaumstecker gegen den Uhrzeigersinn und drücke
den Stecker in den Anschluss am Akku.
Wenn die Verbindung von Kabel und Akku hergestellt ist,
lass den Sicherungsring los, damit er in seine ursprüng-
liche Position zurückkehrt und die Verbindung sichert.
TECHN I SCH ES HAN DB UCH
Wenn der Sicherungsring nach dem Loslassen nicht in sei-
ne ursprüngliche Position zurückkehrt, ist die Verbindung
nicht sicher.
Durch vorsichtiges Ziehen am Stecker des Kabelbaums
kannst du kontrollieren, dass er sicher am integrierten
Akku angeschlossen ist.
und Einbau des integrierten Akkus in diesem Handbuch.
BLUE PAPER RISE CARBON · 20 2 3
KABELFÜHRUNG IM MOTORRAUM
UND AUSBAU DES KABELBAUMS
Das Akkukabel muss über die Motorbefestigungsbuchse
innen links geführt werden, damit der Motor eingebaut
werden kann.
Zum Austausch des Kabelbaums muss der Motor aus dem
Rahmen ausgebaut werden.
Im Abschnitt zum Ausbau des integrierten Akkus in diesem
Handbuch erfährst du, wie du den Motor demontierst, um
auf Kabelbaum und Einschaltknopf zugreifen zu können.
