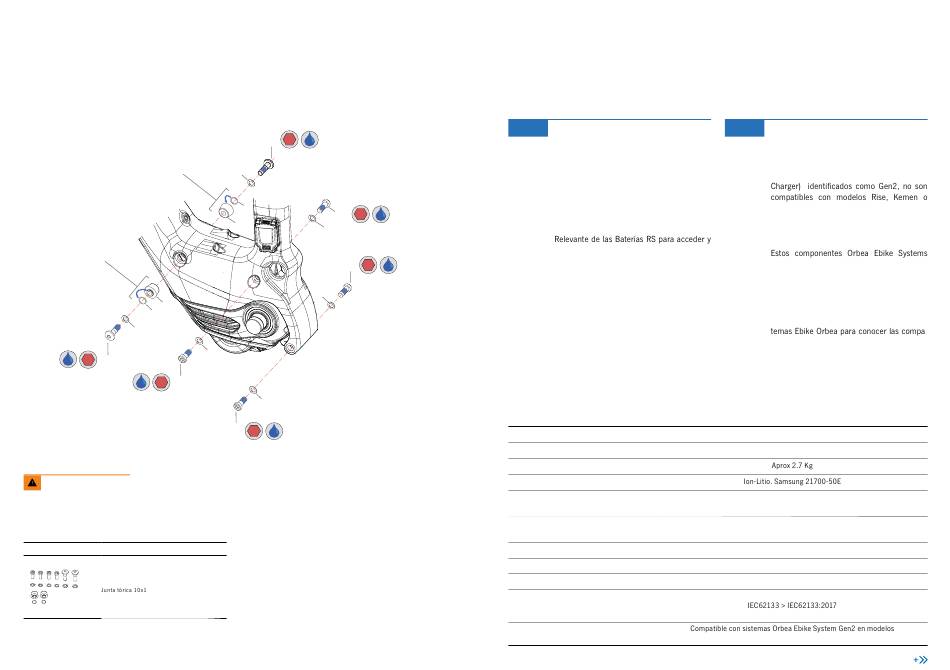

25 FIJACIÓN DEL MOTOR EP801 RS
Dentro.
Entre motor y cuadro
Dentro.
Entre motor y cuadro
45.3
45.4
45.6
6
45.1
12 N.m
6 45.2
12 N.m
Realiza siempre el par de apriete
recomendado por Orbea.
45 K I T A M A R R E M OTO R E P 8 0 1 R S R I S E C B 2 3
ART Nº: X568
45.1 Tornillo amarre motor EP8 M8x26
45.2 Tornillo amarre motor EP8 M8xP1.25
45.3 Separador motor delantero 8x22x12
45.4
45.5 Arandela 8x13x0.5
45.6 Arandela 8.5x16.5x0.5
6
45.1
12 N.m
45.6
45.4
6
45.2
45.3
12 N.m
45.5
6
45.2
12 N.m
45.5
45.5
45.5
45.2 6
12 N.m
CAN T.
2
4
2
2
4
2
MANUAL TÉCNICO BLUE PAPER RISE CARBON · 20 2 3
26 BATERÍAS INTERNAS RS 540WH/360WH GEN2
AVISO
Consulta las recomendaciones de mante-
nimiento, uso, carga y almacenamiento de
las baterías RS en las secciones de Manteni-
miento y Advertencias de Uso del Sistema de
Asistencia Eléctrica de este manual.
Consulta también el proceso de carga, en-
cendido y comprobación del nivel de las
baterías en la sección Uso de Rise de este
manual. Consulta la sección Información
más información útil de uso, cuidados y so-
lución de problemas de la batería interna y el
Range Extender.
ESPECIFICACIONES TÉCNICAS DE LA BATERÍA INTERNA RS 540WH GEN2
VOLTAJE
CAPACIDAD
PESO
CELDAS
TIEMPO DE CARGA 100% (4A)
Con RS Smart Charger Gen2
TIEMPO DE CARGA 80% (4A)
Con RS Smart Charger Gen2
MONTAJE
CONEXIÓN
ESTANQUEIDAD
CERTIFICACIONES
COMPATIBILIDAD
AVISO
AVISO DE COMPATIBILIDAD. COMPO-
NENTES GEN2 DEL SISTEMA ELÉCTRICO
Los componentes Orbea del sistema eléctri-
co (batería interna -540Wh ó 360Wh-, Range
Extender, cable harness y cargador Smart
Urrun de gamas anteriores a 2023 con com-
ponentes Orbea del sistema eléctrico Gen0
y Gen1.
desde gama 2023 están diseñados para ga-
rantizar su compatibilidad con los motores
Shimano EP801 y EP6, y los componentes
Shimano Gen2.
Consulta la Tabla de Compatibilidades de Sis-
tibilidades de todos los componentes Orbea
con nuestros distintios modelos de bicicleta.
36V
540 Wh
4.5 horas
3 horas
Interno. En tubo diagonal. No desmontable por usuario.
Cable harness a motor y puerto de carga
IPX6
ISO13849 > ISO13849-1:2015
UN 38.3
Orbea con motor Shimano EP801/EP6 desde gama 2023
