0 6 USO DE RISE CARBON

En esta sección se describe el funcionamiento básico del
sistema Shimano STEPS EP801 en Rise y las particularida-
des exclusivas del sistema EP801 RS de Orbea.
Consulta también el manual de usuario del sistema Shi-
mano EP801 aquí:
Puedes acceder a todos los manuales de usuario y distribui-
dor de componentes Shimano en: https://si.shimano.com
Introduce el nombre del componente en el campo de bús-
queda para acceder a los manuales de usuario y distribui-
dor, repuestos, etc.

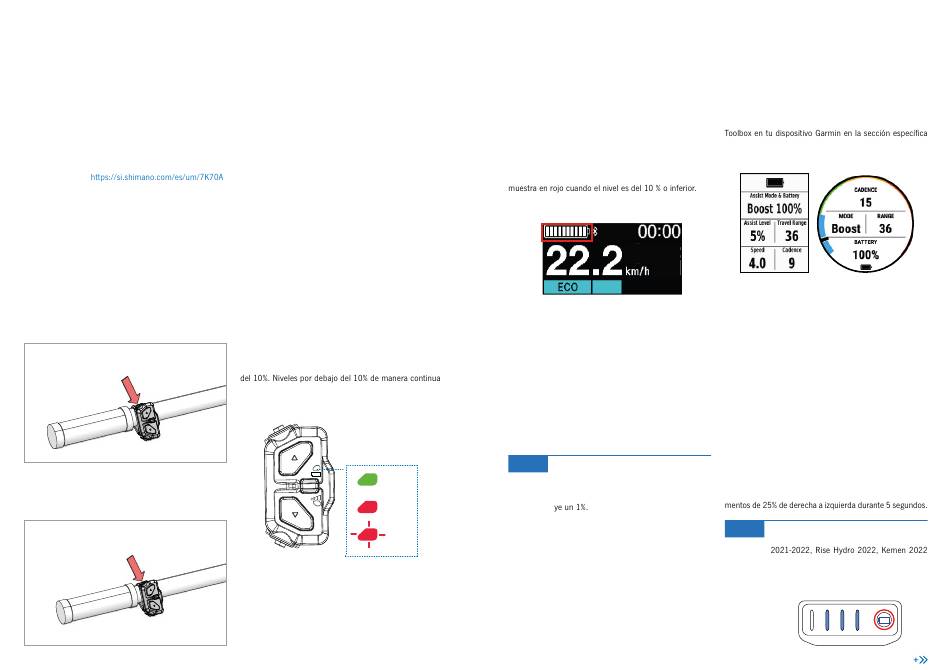

ENCENDIDO/APAGADO DE RISE

Para encender Rise, pulsa durante 2 segundos el botón su-
perior del mando remoto Shimano SW-EN600-L hasta que
el nivel de carga de la batería sea visible en el LED superior.
PRESS &
HOLD (ON)
Para apagar Rise, pulsa durante 0.5 segundos el botón
superior del mando remoto Shimano SW-EN600-L hasta
que los LEDs del mando remoto se apaguen .
SHORT
PRESS (OFF)
MANUAL TÉCNICO
VISUALIZACIÓN DEL NIVEL DE CARGA
DE LA BATERÍA
El nivel de batería de Rise puede ser visualizado de varias
maneras, dependiendo de la opción de montaje elegida.
NIVEL CONJUNTO DE CARGA DE LA BATERÍA
INTERNA Y EL RANGE EXTENDER:
Cuando un Range Extender se encuentre conectado a la
bicicleta, el sistema calculará la capacidad total de ambas
baterías (batería interna y Range Extender). El nivel de
carga mostrado por los métodos descritos a continuación
será el restante en ambas baterías de manera conjunta
teniendo en cuenta la capacidad total del sistema.
· Mando remoto SW-EN600-L
Con la bicicleta encendida, el LED 1 del mando remoto
SW-EN600-L mostrará el nivel de carga de la(s) batería(s).
No descargues la(s) batería(s) repetidamente por debajo
da puede afectar la vida útil de las celdas.
LED 1
100-21%
20-11%
<10%
(blink)
Consulta el manual del mando remoto Shimano SW-
EN600-L aquí:
https://si.shimano.com/es/manual/search?mo-
del=SW-EN600-L
BLUE PAPER RISE CARBON · 20 2 3
· Display Shimano SC-EN600
En montajes con display SC-EN600, el nivel de carga de
la(s) batería(s) se mostrará en la pantalla.
Se muestra el nivel de la(s) batería(s) en 10 niveles. Se
Consulta el manual del display Shimano SC-EN600 aquí:
https://si.shimano.com/es/manual/search?input_mo-
del=sc-en600
-
· Dispositivos Garmin compatibles. Orbea RS Toolbox
La aplicación Orbea RS Toolbox permite la visualización de
datos relevantes de Rise en tu dispositivo Garmin compa-
tible, entre ellos el nivel de carga de la(s) batería(s) como
porcentaje.
AVISO Si durante el uso de la bicicleta el porcentaje
de la batería restante no es visible en Or-
bea RS Toolbox, el dato volverá a ser visible
cuando el nivel de batería restante disminu-
En ese momento, el sistema EP8 volverá a
comunicar mediante ANT Private el nivel de
batería a la unidad Garmin y el nivel de bate-
ría será visible en la unidad. También puedes
apagar y volver a encender la bicicleta (con
tu dispositivo Garmin encendido) para reini-
ciar la conexión y que el nivel de batería se
muestre en tu dispositivo Garmin.
ORBEA | 21
Consulta cómo descargar e instalar la aplicación Orbea RS
de este manual.
· Baterías Orbea RS Gen2
Batería interna 540Wh/360Wh Gen2
La batería interna de Rise no dispone de LEDs de visuali-
zación del nivel de carga.
Para conocer el nivel de carga de la batería interna, ésta
debe estar conectada al sistema de asistencia eléctrica
para comprobar el nivel de carga a través de los métodos
descritos previamente.
Range Extender 252Wh Gen2
Pulsa una vez el botón principal de la batería Range Exten-
der de Rise para conocer el nivel de carga.
Los LED lucirán mostrando el nivel de carga actual en seg-
AVISO El Range Extender Gen2 de Rise Carbon
2023 no es compatible con Rise Carbon
o Urrun 2022. Consulta la tabla de compati-
bilidad de componentes RS en el anexo co-
rrespondiente de este manual.
