90 | ORBEA
CABLEADO EN POTENCIA Y MANILLAR
D E C OM P ONE NTES SH I MA N O
La instalación de componentes del sistema de
asistencia eléctrica requiere conocimientos avan-
zados y puede estar más allá de la habilidad de la
mayoría de usuarios.
diagnóstico, reparación e instalación de los com-
ponentes del sistema eléctrico de Rise. Daños
en los componentes derivados de una incorrecta
instalación podrían anular la garantía de dichos
componentes.
AVISO Rise utiliza los manillares de la gama Moun-
tain Control de OC Components, que dispo-
nen de un agujero en la parte posterior de la
zona de amarre de la potencia y un agujero
en cada extremo del manillar para permitir
el guiado interno a través del manillar del
remoto del sistema eléctrico y la maneta de
cambio Di2 (en modelos seleccionados).
Es posible montar manillares no OC sin op-
ción de cableado interno en el manillar. En
este caso, los cables del remoto del sistema
eléctrico y la maneta de cambio Di2 se guia-
rán por el exterior del manillar montado.
Rise utiliza las potencias de la gama Moun-
tain Control de OC Components, que per-
miten la entrada de los cables del sistema
eléctrico a través de una ranura en la parte
inferior de la potencia para su guiado al inte-
rior de los manillares OC.
Dependiendo del montaje, puede haberse
instalado un conector Shimano Di2 en el
interior de la potencia OC (consulta las imá-
genes a continuación para conocer las dife-
rentes opciones de montaje).
MANUAL TÉCNICO
AVISO En caso de montar una potencia no OC me-
diante el uso del colector universal para la
dirección HS02 (consulta la sección de direc-
ción de este manual), puede ser necesario
que el cableado del sistema eléctrico y el
conector Di2 quede fuera de la potencia si la
nueva potencia instalada no dispone de op-
para alojar el conector Di2 dentro del cuerpo
de la potencia.
AVISO
Orbea no garantiza la compatibilidad de
originales Orbea. Comprueba la viabilidad
del montaje de los nuevos componentes an-
tes de su instalación.
Daños personales y materiales derivados de
componentes no compatibles o/y una insta-
lación incorrecta no están cubiertos por las
condiciones de la garantía.
BLUE PAPER RISE CARBON · 20 2 3

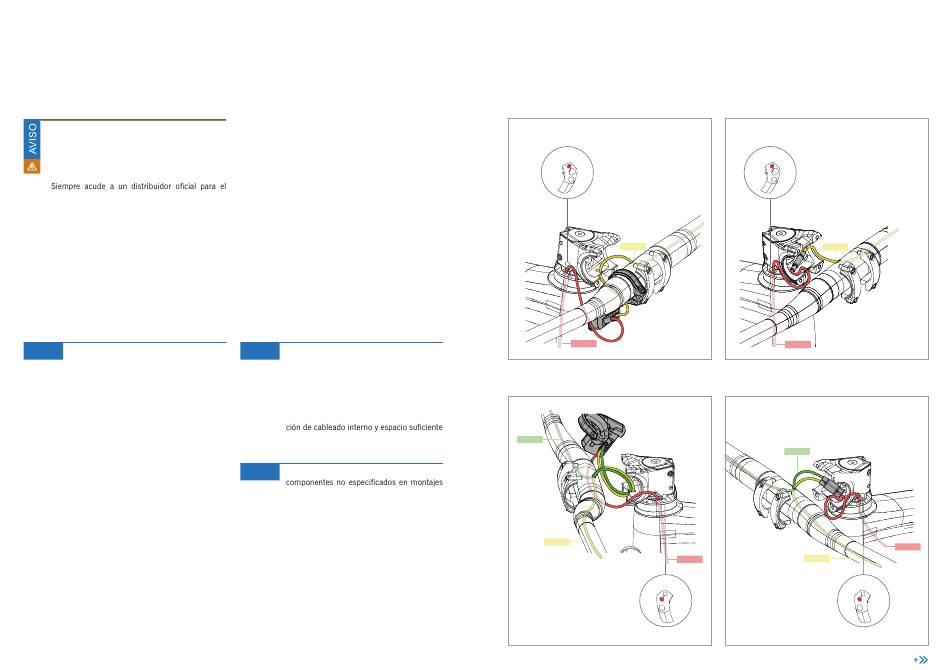

CABLEADO EN POTENCIAS OC COMPONENTS
MOUNTAIN CONTROL
Option 1: With Shimano SC-EN600 display / mechanic
transmission
See mechanical
cabling section
R3
to SW-EN600-L
700mm
EW-SD300
SC-EN600
1200mm
EW-SD300
from motor
Option 3: With Shimano SC-EN600 display / electronic
transmission
to SW-M8150-IR
700mm
SC-EN600
EW-SD300
700mm
EW-SD300
1200mm
EW-SD300
to SW-EN600-L
from motor
L3
See mechanical
cabling section
ORBEA | 91
Option 2: Without Shimano SC-EN600 display / mechanic
transmission
See mechanical
cabling section
R3
to SW-EN600-L
700mm
EW-JC302
EW-SD300
1200mm
EW-SD300
from motor
Option 4: Without Shimano SC-EN600 display / electronic
transmission
to SW-M8150-IR
700mm
EW-SD300
EW-JC304
1200mm
EW-SD300
700mm
from motor
EW-SD300
to SW-EN600-L
L3
See mechanical
cabling section
ES
