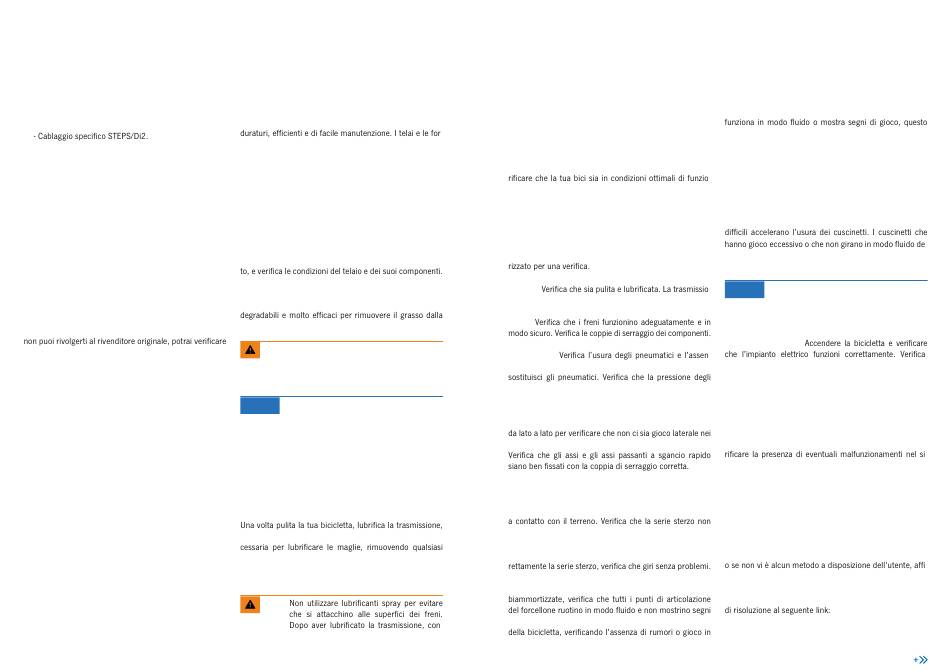

10 | ORBEA
- Sensore di velocità.
· ORBEA: Le richieste di prestazioni coperte da garanzia
per i seguenti componenti del sistema a pedalata assi-
stita dovranno essere presentate tramite Orbea:
- Batteria esterna Range Extender 252 Wh Gen2
- Batterie interne Orbea RS 540 Wh/360 Wh Gen2
- Cablaggio per il collegamento alla batteria interna, al
motore e alla porta di ricarica.
- Caricabatterie Smart Charger RS Gen2.
Per effettuare una richiesta di prestazioni coperte da ga-
ranzia, ti consigliamo di rivolgerti sempre al rivenditore
presso il quale hai acquistato la bicicletta, oppure al riven-
ditore che hai scelto durante la procedura di acquisto della
bici che è stata consegnata direttamente a casa tua. Se
l'elenco dei rivenditori autorizzati sul nostro sito internet o
contattare Orbea direttamente, per farti indicare il rivendi-
tore competente.
www.orbea.com/gb-en/distribuidores/?country
www.orbea.com/us-es/contacto
MANUALE TECNICO
03 MAN U TEN ZIO N E
I prodotti Orbea sono attentamente progettati per essere
celle in carbonio e alluminio sono estremamente resistenti
alla corrosione.
Tuttavia, la tua bicicletta necessita di manutenzione rego-
lare dei componenti per poter funzionare adeguatamente
e in modo sicuro, e per garantirne la longevità.

MANTIENI PULITA LA TUA BICICLETTA

Pulisci regolarmente la tua bicicletta con acqua e sapone
delicato per mantenerla in perfetto stato di funzionamen-
Non utilizzare getti d'acqua ad alta pressione, in quanto
potrebbero danneggiare componenti come i cuscinetti o i
tubi del telaio. Gli sgrassatori a base di agrumi sono bio-
trasmissione e dalla catena.
La sporcizia accumulata può ostacolare l'i-
spezione visiva dei componenti e nascondere
danni che potrebbero causare potenziali mal-
funzionamenti o incidenti.
AVVISO Lo sporco accumulato causa l'usura prema-
tura dei componenti e può anche danneggia-
re il telaio della bici in aree come le sedi dei
cuscinetti e le parti mobili. La garanzia non
copre i danni dovuti a mancata pulizia e ma-
nutenzione.
MANTIENI LUBRIFICATA
LA TRASMISSIONE
in particolare la catena. Utilizza la quantità minima ne-
quantità in eccesso per evitare che trattenga lo sporco
causando malfunzionamenti della trasmissione, e per evi-
tare l'usura prematura dei componenti.
trolla sempre i freni.
BLUE PAPER RISE CARBON · 20 2 3
ISPEZIONA LA BICI PRIMA
-
DI OGNI UTILIZZO
Esegui una rapida ispezione prima di ogni utilizzo, per ve-
namento. Potresti notare piccoli problemi che potrebbero
trasformarsi in incidenti gravi lungo il percorso.
TELAIO: Ispeziona il telaio e la forcella, per individuare
eventuali crepe o altri tipi di danni. La bici non deve pro-
durre rumori insoliti. In caso di danni al telaio, evitare di
usare la bicicletta e contattare il proprio rivenditore auto-
CATENA:
ne non deve produrre rumori anomali.
FRENI:
PNEUMATICI:
za di tagli sul battistrada o sulla spalla. Se rilevi danni,
pneumatici sia adeguata.
RUOTE: Assicurati che le ruote girino senza problemi e che
non vi siano deviazioni laterali. Muovi la ruota leggermente
cuscinetti. Controlla che non vi siano raggi rotti o allentati.
SERIE STERZO: Aziona il freno anteriore e muovi la par-
te anteriore della bicicletta avanti e indietro, applicando
pressione sul manubrio e mantenendo la ruota anteriore
produca rumori o movimenti inusuali, il che potrebbe indi-
care che i cuscinetti sono usurati o che la serie sterzo non
è stata serrata nel modo adeguato. Una volta regolata cor-
PUNTI DI ARTICOLAZIONE DEL FORCELLONE:
di gioco nei cuscinetti. Tira il forcellone da un lato all'altro
-
corrispondenza dei punti di giunzione. Se il forcellone non
potrebbe segnalare che le coppie di serraggio non sono
corrette o che i cuscinetti sono usurati o danneggiati.
CUSCINETTI: i cuscinetti (movimento centrale, punti di
- articolazione del forcellone, serie sterzo, ruote, ecc.) sono
elementi soggetti ad usura che devono essere ispeziona-
ti regolarmente per garantirne il corretto funzionamento.
I cuscinetti in cattive condizioni possono danneggiare i
componenti nei quali sono installati. Le condizioni meteo
vono essere immediatamente sostituiti. In caso di dubbi,
rivolgersi al proprio rivenditore autorizzato.
- AVVISO I danni ai componenti come telaio, ruote,
ecc., associati alla mancanza di manutenzio-
ne e alla mancata sostituzione dei cuscinetti,
non sono coperti dalla garanzia.
SISTEMA ELETTRICO:
-
re che la servoassistenza elettrica sia erogata e che tutti i
componenti funzionino (motore, display, cambio modalità
di servoassistenza e sensore di velocità).
Se la servoassistenza elettrica non funziona, control-
lare tutti i collegamenti tra i componenti e il loro stato,
unitamente a quello dei cavi (i cavi o i componenti che
mostrano danneggiamenti dovranno essere sostituiti). Ve-
stema elettrico. Il display Shimano SC-EN600 visualizzerà
il codice errore, se presente. L'interruttore SW-EN600-L
visualizzerà un errore di sistema con un LED rosso lam-
peggiante basso. Collega la bici all'app Shimano Etube
per individuare il codice errore. Una volta noto il codice di
errore, seguire le indicazioni dell'applicazione per la riso-
luzione dell'errore o consultare il manuale d'uso del siste-
ma Shimano STEPS. Se il mafunzionamento dell'impianto
elettrico permane dopo aver applicato il metodo descritto,
dare la bici a un rivenditore autorizzato per la diagnosi e la
riparazione. Consultare l'elenco dei codici di errore e delle
Sulle bici
avvertenze del sistema Shimano STEPS e i relativi metodi
https://si.shimano.com/iER/STP0A
ORBEA | 11
