128 | ORBEA

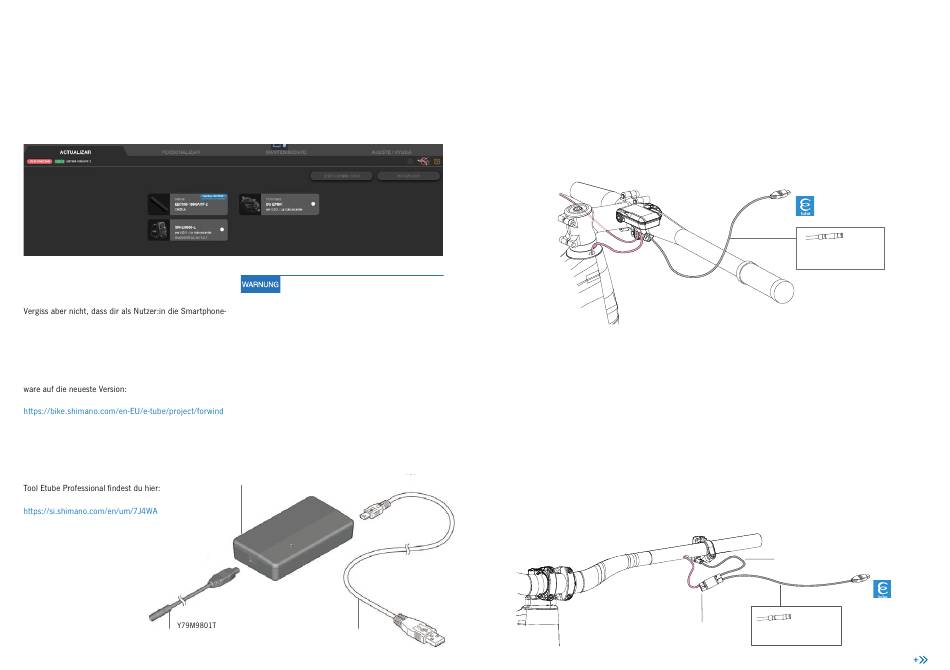

31 VERBINDUNG DES EP801 SYSTEMS AM RISE MIT
ETUBE PROFESSIONAL ÜBER DAS INTERFACE SM-PCE02
(HÄNDLERINFORMATIONEN)
Die Verbindungsherstellung und die Diagnose des Shima-
no STEPS Systems mit dem Tool Etube Professional muss
von einem autorisierten Fachhandel durchgeführt werden.
App Etube Project zur Verfügung steht, um eine Verbin-
dung zum Fahrrad herzustellen, das System anzupassen
und bestimmte Diagnosen durchzuführen.
Um alle Informationen zum EP801 von Shimano in Etube
abrufen zu können, aktualisiere deine Etube Project 5 Soft-
ows.html
Für die Verbindung des Shimano EP801Antriebssystems
mit Etube Professional wird das Interface SM-PCE02 von
Shimano benötigt. Auch einzelne Komponenten können
verbunden und diagnostiziert werden. Die Anleitung zum
PC-Link-Kabel EW-SD300-Typ
TECHN I SCH ES HAN DB UCH
Verwendung des Interface SM-PCE1 von
Shimano:
Das System kann auch über das Diagnose-
tool SM-PCE1 von Shimano mit Etube Pro-
fessional verbunden werden.
Für die Verbindung über das PCE1 muss die
Version 4 von Etube Professional verwendet
werden. Die Version 5 von Etube ist nicht
mit dem Interface SM-PCE2 kompatibel.
Die Versionen 4 und 5 von Etube Professio-
-
nal können von der Shimano Website her-
untergeladen werden.
SM-PCE02
USB-Kabel
(Micro-USB)
BLUE PAPER RISE CARBON · 20 2 3
VERBINDUNG BEI AUSSTATTUNG MIT DISPLAY SC-EN600

UN D ME CHANISC HE R SC HALTUNG

Bei der Ausstattung mit Display SC-EN600 und mechanischer Schaltung (kein Di2) kannst du das PC-Link-Kabel mit
Kabelstandard EW-SD300 direkt mit dem freien Anschluss am Display verbinden und das PC-Link-Kabel am Interface
SM-PCE2 anschließen.
SW-EN600-L
SC-EN600
zum Motor
VE RBIND UN G DER A ND ERE N
AUSSTATTUNGSVARIANTEN
· Ausstattung mit Display SC-EN600 und elektronischer
Di2-Schaltung.
· Ausstattung ohne Display und mit elektronischer Di2-
Schaltung.
· Ausstattung ohne Display und mit mechanischer Schal-
tung (nicht Di2).
Bei diesen Ausstattungsvarianten muss ein freier An-
schluss geschaffen werden, um das gesamte System mit
dem Interface SM-PCE2 zu verbinden.
SW-EN600-L
zusätzlicher EW-JC304
Verbindungsadapter
ORBEA | 129
Shimano SM-PCE02
Shimano EW-SD300
PC-Link-Kabel
Dazu trennst du das Di2 SD300 Kabel von der Schalter-
einheit SW-EN600-L und verwendest einen Shimano Vier-
fachstecker vom Typ EW-JC304 sowie ein zusätzliches,
beliebig langes SD300 Kabel, um einen freien Anschluss
im System zu schaffen.
Schließe das PC-Link-Kabel vom Typ EW-SD300 an den
freien Anschluss des Steckers EW-JC304 an und verbinde
diesen Stecker dann mit dem Interface SM-PCE2.
zusätzliches, beliebig
langes EW-SD300 Kabel
Shimano SM-PCE02
Shimano EW-SD300
PC-Link-Kabel
