86 | ORBEA

24 KOM PONE NT E N D E S AN T RIEB SSYSTEMS

Die Montage der Komponenten des Unterstüt-
zungssystems setzt fortgeschrittene Kenntnisse
voraus und dürfte die Fähigkeiten der meisten
Überprüfung, Reparatur und Montage von Kom-
ponenten des Antriebssystems am Rise immer an
Schäden an Komponenten, die auf eine nicht
fachgerecht ausgeführte Montage zurückzuführen
sind, können dazu führen, dass die Gewährleis-
tung für diese Komponenten erlischt.
HINWEIS ZUR KOMPATIBILITÄT VON GEN2-AN-
TRIEBSSYSTEMKOMPONENTEN
Die Orbea Antriebssystemkomponenten (integrier-
ter Akku mit 540 Wh oder 360 Wh, Range Exten-
der, Kabelbaum und Smart Charger), die als Gen2
gekennzeichnet sind, sind nicht mit Rise-, Kemen-
oder Urrun-Modellen aus Baureihen vor 2023
kompatibel, bei denen Orbea Antriebssystemkom-
ponenten vom Typ Gen0 und Gen1 verbaut sind.
Die Orbea Ebike Systems-Komponenten aus der
2023er Baureihe sind auf Kompatibilität mit den
Motoren EP801 und EP6 von Shimano sowie
Gen2-Komponenten von Shimano ausgelegt. In
der Kompatibilitätstabelle zu den Orbea Ebike Sys-
der einzelnen Orbea Komponenten mit unseren
verschiedenen Fahrradmodellen.

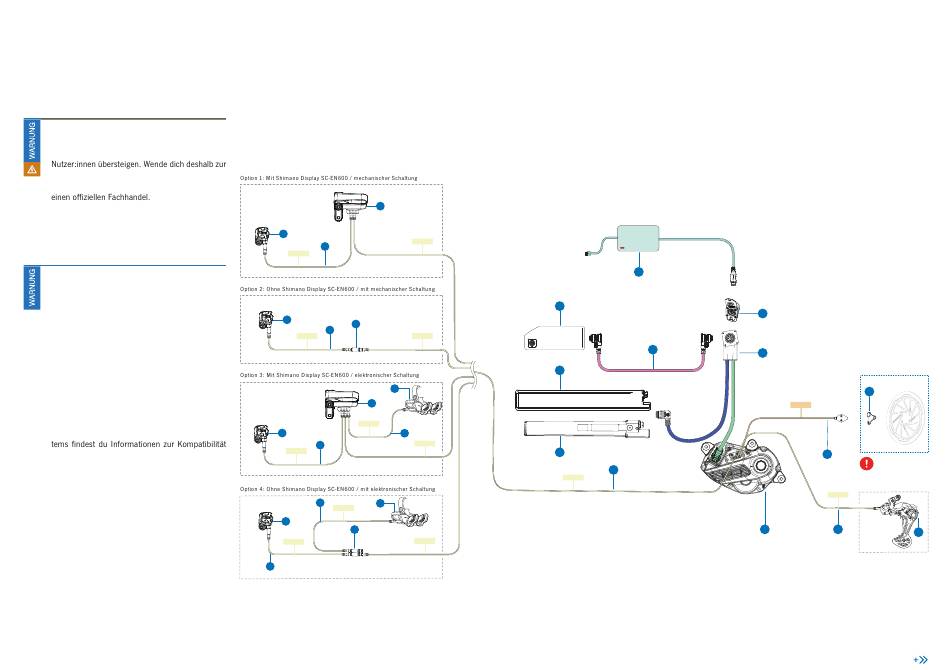

ANSC HLUSSS CHEM A
DER KO MP O NE NT EN
Die Verkabelung am Lenker und im Vorbau variiert je nach
gewählter Ausstattung mit oder ohne Shimano Display
und mit mechanischer oder elektronischer Schaltung. Bei
allen Systemen kommt ein 1200 mm langes EW-SD300
Kabel vom Shimano EP801 Motor. Der Shimano EP801
Motor verwendet den Verkabelungsstandard EW-SD300
für Di2- und STEPS-Komponenten. In den Abbildungen
in diesem Abschnitt siehst du die bei den verschiedenen
Ausstattungsmöglichkeiten verwendeten Komponenten mit
jeweiliger Verkabelung.
TECHN I SCH ES HAN DB UCH
SC-EN600
7
SW-EN600-L
8
EW-SD300
3
700mm
EW-SD300
direkt vom Motor
im Lenker
SW-EN600-L
EW-JC302
im Vorbau
8
5
700mm
3
EW-SD300 EW-SD300
im Lenker direkt vom Motor
10
SC-EN600
7
SW-EN600-L
700mm
SW-M8150-IR
EW-SD300
8 3
700mm EW-SD300
3
EW-SD300
direkt vom Motor
im Lenker
700mm
3 10
SW-M8150-IR
SW-EN600-L
EW-SD300
8
6
700mm
EW-SD300 EW-SD300
direkt vom Motor
im Lenker
EW-JC304
3
im Vorbau
BLUE PAPER RISE CARBON · 20 2 3
Gen2
15
14
18
12
540 Wh. Gen2
360 Wh. Gen2
13
2
1200mm
EW-SD300
ORBEA | 87
D E
16
17
19
760mm
EW-SS301
9
SIEHE KOMPATIBILITÄT
VON CENTERLOCK-
BREMSSCHEIBEN
900mm
EW-SD300
RD-M8150-12
1 4
11
Option elektronische Schaltung
SIEHE AUFLISTUNG DER KOMPONENTEN
AM ENDE DIESES ABSCHNITTS
