COLLEGAMENTO DEL CABLAGGIO
ALLA BATTERIA INTERNA

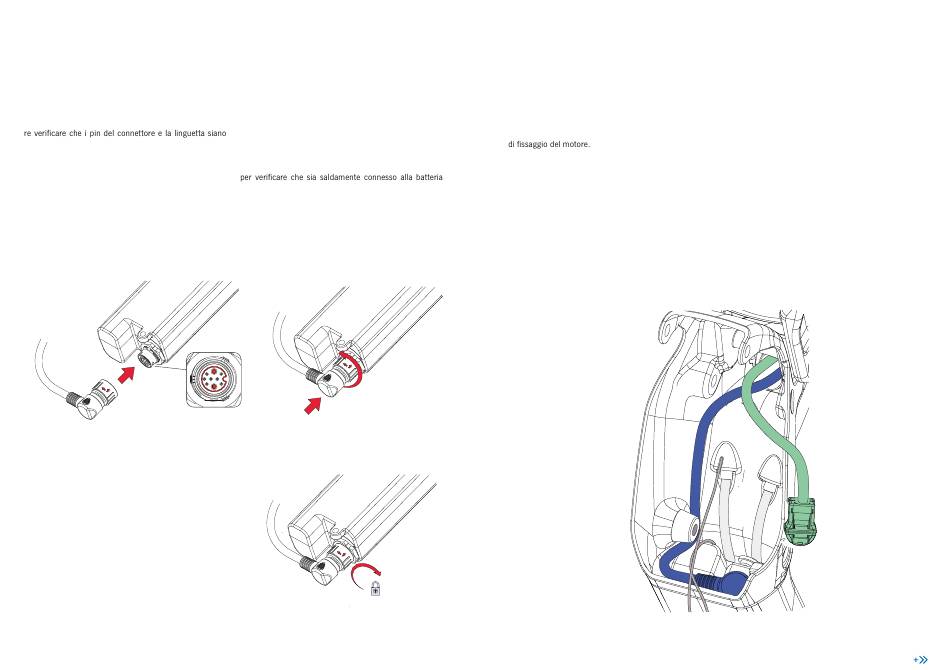

Per collegare il cablaggio RS alla batteria interna, occor-
correttamente posizionati rispetto a quelli della batteria
interna.
Quando i connettori del cavo e della batteria avranno fatto
contatto, ruotare l'anello di bloccaggio del cavo in senso
antiorario e premere il connettore del cavo nel connettore
della batteria.
Dopo aver completato il collegamento tra il cavo e la bat-
teria, rilasciare l'anello di bloccaggio in modo che ritorni
nella posizione originale e assicuri il collegamento.
MANUALE TECNICO
Se l'anello di bloccaggio non ritorna nella sua posizione
originale dopo averlo rilasciato, il collegamento non sarà
sicuro.
È possibile tirare delicatamente il connettore del cablaggio
interna.
Consultare la procedura di estrazione e di installazione
della batteria interna nel presente manuale.
BLUE PAPER RISE CARBON · 20 2 3

PASSAGGIO DEI CAVI

NE LL' ALLOG GIAM E NTO DEL M OTOR E
E SMONTAGGIO DEL CABLAGGIO
Per consentire l'installazione del motore, il cavo della bat-
teria deve essere fatto passare sopra la boccola interna sx
Per sostituire il cablaggio è necessario rimuovere il motore
dal telaio.
Per il metodo di rimozione del motore per accedere al
cablaggio e al pulsante di avviamento, consultare la se-
zione sullo smontaggio della batteria interna nel presente
manuale.
