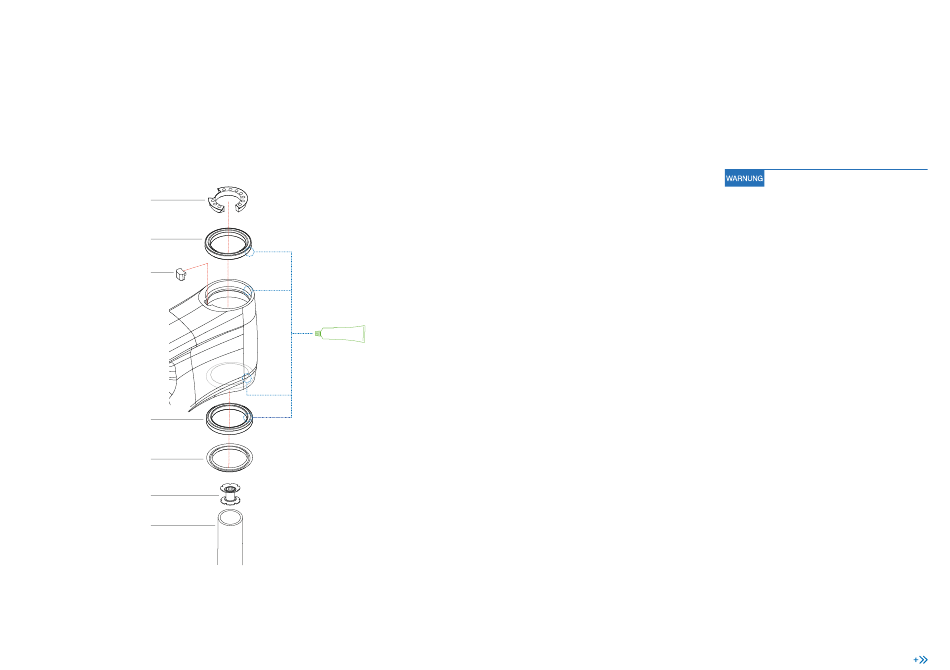

EXPLOSIONSANSICHT UND MONTAGE
DES STEUERSATZES
LAGER UND SIC-ADAPTER
2
1.1
3
1.1
1.2
Spannkralle
Gabelschaft
TECHN I SCH ES HAN DB UCH
GREASE
SIEHE AUFLISTUNG DER KOMPONENTEN
AM ENDE DIESES ABSCHNITTS
BLUE PAPER RISE CARBON · 20 2 3
„REGULAR STACK" UND „LOW STACK"
(OPTIONAL) STEUERSÄTZE
Der Steuersatz HS02 ermöglicht die zwei unterschiedli-
chen Montagearten „Regular Stack" und „Low Stack" je
nach bevorzugter Höhe des Vorbaus und Lenkers.
Die Option „Low Stack" kann bei Modellen, die werkseitig
mit der „Regular Stack"-Option ausgestattet wurden, nach-
gerüstet werden.
REGULAR STACK
Bei der Option „Regular Stack" kommt eine separate Rah-
menabdeckung (4) und eine SIC-Kabelführung zum Ein-
satz (6).
Die unter dem Vorbau zu verwendenden Steuersatz-Spa-
cer (5.1, 5.2) werden zwischen der Rahmenabdeckung
und der Kabelführung montiert, um die gewünschte Vor-
bauhöhe zu erzielen.
Die über dem Vorbau zu verwendenden Steuersatz-Spa-
cer (8.1, 8.2) sind speziell für Setups mit OC-Vorbauten
vorgesehen.
LOW STACK
Bei der Option „Low Stack" wird eine spezielle SIC-Ka-
belführung verwendet, die gleichzeitig als Rahmenabde-
ckung dient (9).
Diese Kabelführung ist nicht kompatibel mit der Montage
von Spacern unterhalb des Vorbaus (5.1, 5.2) .
Die über dem Vorbau zu verwendenden Steuersatz-Spa-
cer (8.1, 8.2) sind speziell für Setups mit OC-Vorbauten
vorgesehen.
ORBEA | 59
D E
Die „Regular Stack" und „Low Stack" Steu-
ersätze sind ausschließlich mit OC-Vorbau-
ten kompatibel, die für die Spinblock-Funk-
tion vorgesehen sind (siehe den Abschnitt
zu Spinblock in diesem Kapitel).
