108 | ORBEA

27 RANGE EXTENDER RS 252 WH GEN2

Durch Anschluss des externen Akkus Orbea Range Ex-
tender am Unterstützungssystem lässt sich die System-
kapazität um zusätzliche 252 Wh erweitern. Die dadurch
erzielte Gesamtkapazität des Systems hängt von der Ka-
pazität des integrierten Akkus im Rise ab.
in den Abschnitten „Wartung" und „Hinweise
zur Nutzung des Antriebssystems" in diesem
Handbuch.
Lies zudem die Hinweise zum Ladevorgang,
Einschalten und Überprüfen des Akkulade-
stands im Abschnitt „Nutzung des Rise" in
diesem Handbuch.
Für den Zugriff und mehr nützliche Informa-
rierten Akkus und des Range Extender siehe
außerdem den Abschnitt „Wichtige Informa-
tionen zu den RS Akkus".
EXTERNER AKKU RANGE EXTENDER RS 252 Wh Gen2
SPANNUNG
KAPAZITÄT
GEWICHT
ZELLEN Lithium-Ionen. Samsung 18650
LADEDAUER AUF 100 % (2 A)
Mit RS Smart Charger
MONTAGE Spezieller Flaschenhalter am Unterrohr
Über Range Extender Kabel Gen1/2 zur Ladebuchse des
VERBINDUNG
WASSERSCHUTZ
ZERTIFIZIERUNGEN
UN 38.3
Kompatibel mit den Systemen Orbea Ebike System Gen2
KOMPATIBILITÄT bei Orbea Modellen mit Shimano Motor EP801/EP6 ab
TECHN I SCH ES HAN DB UCH
HINWEIS ZUR KOMPATIBILITÄT VON
GEN2-ANTRIEBSSYSTEMKOMPONENTEN
Die Orbea Antriebssystemkomponenten (inte-
grierter Akku mit 540 Wh oder 360 Wh, Range
Extender, Kabelbaum und Smart Charger), die
als Gen2 gekennzeichnet sind, sind nicht mit
Rise-, Kemen- oder Urrun-Modellen aus Bau-
reihen vor 2023 kompatibel, bei denen Orbea
Antriebssystemkomponenten vom Typ Gen0
und Gen1 verbaut sind.
Die Orbea Ebike Systems-Komponenten aus
der 2023er Baureihe sind auf Kompatibilität
mit den Motoren EP801 und EP6 von Shima-
no sowie Gen2-Komponenten von Shimano
ausgelegt.
In der Kompatibilitätstabelle zu den Orbea Ebi-
-
patibilität der einzelnen Orbea Komponenten
mit unseren verschiedenen Fahrradmodellen.
36 V
252 Wh
Circa 1,5 kg
3,5 Stunden
IPX5
Baureihe 2023
BLUE PAPER RISE CARBON · 20 2 3

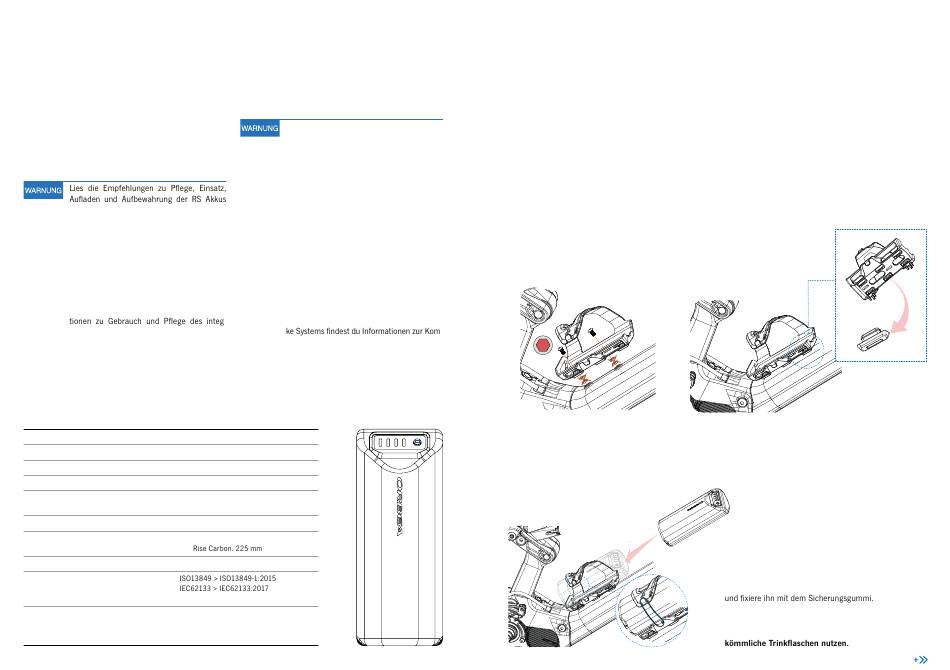

MONTAGE DES RANGE EXTENDER

Montiere den speziellen Flaschenhalter für den Range Ex-
tender am Unterrohr deines kompatiblen Orbea Fahrrads.
Ziehe die Befestigungsschrauben mit einem Drehmoment
von 5 Nm an.
Entferne vor der Montage des Range Extender Flaschen-
halters die am Rahmen vormontierten Unterlegscheiben
und überprüfe nach der Montage, dass die sechs Kontakt-
punkte des Flaschenhalters richtig am Unterrohr anliegen.
-
3
5 N.m
ORBEA | 109
x6
Setze den Range Extender Akku in den Flaschenhalter ein
Wenn der Range Extender nicht eingesetzt ist, kannst
du den Range Extender Flaschenhalter auch für her-
D E
