0 6 USO DELLA RI SE
CARBON
La presente sezione descrive il funzionamento di base del
sistema Shimano STEPS EP801 sulla bici Rise e le caratte-
ristiche esclusive del sistema EP801 RS di Orbea. Vd. an-
che il manuale dell'utente per il sistema Shimano EP801
qui
I manuali per utenti e per rivenditori per i componenti Shi-
mano possono essere consultati su: https://si.shimano.com
Digita il nome del componente nel campo di ricerca per
accedere al manuale d'uso, al manuale del rivenditore, ai
ricambi, ecc.

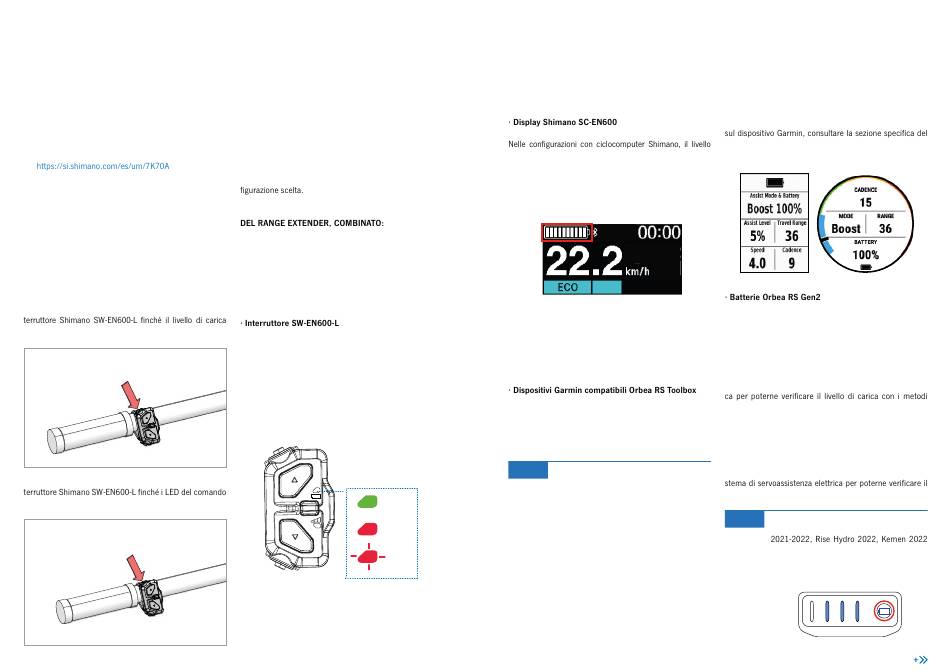

ACCENSIONE/SPEGNIMENTO
D EL LA RISE
Per accendere la Rise, premere il pulsante superiore dell'in-
della batteria non viene visualizzato dal LED superiore.
PRESS &
HOLD (ON)
Per spegnere la Rise, premere il pulsante superiore dell'in-
a distanza non si spengono.
SHORT
PRESS (OFF)
MANUALE TECNICO
VISUALIZZAZIONE DEL LIVELLO
DI CARICA DELLA BATTERIA
Il livello di carica della batteria della Rise può essere vi-
sualizzato in diversi modi, a seconda dell'opzione di con-
LIVELLO DI CARICA DELLA BATTERIA INTERNA E
Quando un Range Extender è collegato alla bici, il sistema
calcolerà la capacità combinata della batteria interna e del
Range Extender. Il livello di carica indicato secondo i crite-
ri descritti qui di seguito corrisponderà al livello di carica
residua combinata di entrambe le batterie, rapportato alla
capacità totale del sistema.
Con la bicicletta accesa, il LED 1 dell'interruttore SW-
EN600-L indica il livello di carica della/e batteria/e.
Non scaricare ripetutamente la/e batteria/e scendendo al
di sotto del 10% di carica. Mantenere i livelli al di sotto
del 10% in modo continuativo può compromettere la vita
utile delle celle.
LED 1
100-21%
20-11%
<10%
(blink)
Il manuale dell'interruttore SW-EN600-L è consultabile qui:
https://si.shimano.com/es/manual/search?mo-
del=SW-EN600-L
BLUE PAPER RISE CARBON · 20 2 3
di carica della/e batteria/e viene visualizzato sullo schermo.
Sono visualizzati 10 livelli di carica della(e) batteria(e).
Quando il livello è pari o inferiore al 10%, viene visualiz-
zato in rosso.
Il manuale del display Shimano SC-EN600 può essere
consultato qui:
https://si.shimano.com/es/manual/search?input_model=-
sc-en600
La app Orbea RS Toolbox consente di visualizzare i dati di
interesse sulla Rise sul tuo dispositivo Garmin compatibile,
compreso il livello di carica della/e batteria/e espresso in
percentuale.
Se la percentuale di carica residua non
AVVISO
dovesse essere visibile nella app Toolbox
Orbea RS durante l'uso della bici, il valore
sarà nuovamente visibile quando il livello di
carica residua diminuirà dell'1%.
In questo caso il sistema EP8 comunicherà
il livello della batteria all'unità Garmin via
ANT Private e il dato verrà visualizzato. E'
anche possibile spegnere e riaccendere la
bicicletta nuovamente (tenendo acceso il
dispositivo Garmin) per resettare il collega-
mento e visualizzare così il livello della bat-
teria sul dispositivo Garmin.
ORBEA | 21
Per scaricare e installare l'applicazione Orbea RS Toolbox
presente manuale.
Batteria interna 360 Wh Gen2
La batteria interna del modello Rise non è dotata di LED
per indicare il livello di carica.
Per conoscere il livello di carica della batteria interna, è
necessario collegarla al sistema di servoassistenza elettri-
descritti sopra.
Batteria interna 540 Wh Gen2
La batteria interna del modello Rise non è dotata di LED
per indicare il livello di carica. Per conoscere il livello di
carica della batteria interna, è necessario collegarla al si-
livello di carica con i metodi descritti sopra.
Il Range Extender Gen2 di Rise Carbon 2023
AVVISO
non è compatibile con i modelli Rise Carbon
o Urrun 2022. Consultare la tabella di com-
patibilità dei componenti RS nel corrispon-
dente allegato del presente manuale.
