CONNEXION DU FAISCEAU DE CÂBLE
À LA BATTERIE INTERNE

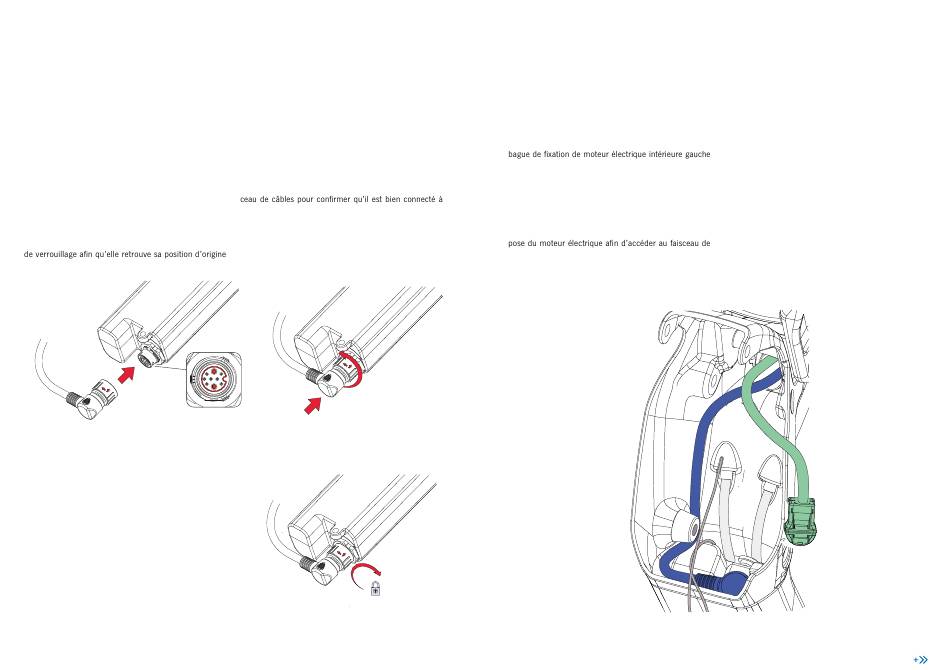

Pour connecter le faisceau de câbles RS à la batterie in-
terne, assurez-vous que les broches et l'onglet du câble et
du port de la batterie sont orientés dans la bonne position.
Une fois que les connecteurs du faisceau de câbles et
de la batterie sont entrés en contact, tournez la bague de
verrouillage du connecteur de faisceau de câbles dans le
sens anti-horaire et enfoncez le connecteur du câble dans
le connecteur de la batterie. Une fois que la connexion
entre le câble et la batterie est établie, relâchez la bague
et sécurise la connexion.
MAN UEL T ECHNI QUE
Si la bague de verrouillage ne revient pas à sa position
d'origine une fois relâchée, la connexion n'est pas sécu-
risée.
Vous pouvez tirer doucement sur le connecteur du fais-
la batterie interne.
Consultez la procédure de retrait et d'installation de la bat-
terie interne dans ce manuel.
BLUE PAPER RISE CARBON · 20 2 3
ACHEMINEMENT DES CÂBLES
DAN S LE C OM PARTIM E NT M OTE UR
ET DÉSASSEMBLAGE DU FAISCEAU
DE CÂBLES
Le câble de la batterie doit être acheminé au-dessus de la
pour permettre la pose du moteur électrique.
Il est nécessaire de déposer le moteur électrique du cadre
pour remplacer le faisceau de câbles.
Consultez la section de ce manuel consacrée au désas-
semblage de la batterie interne pour la méthode de dé-
câbles et au bouton de démarrage.
