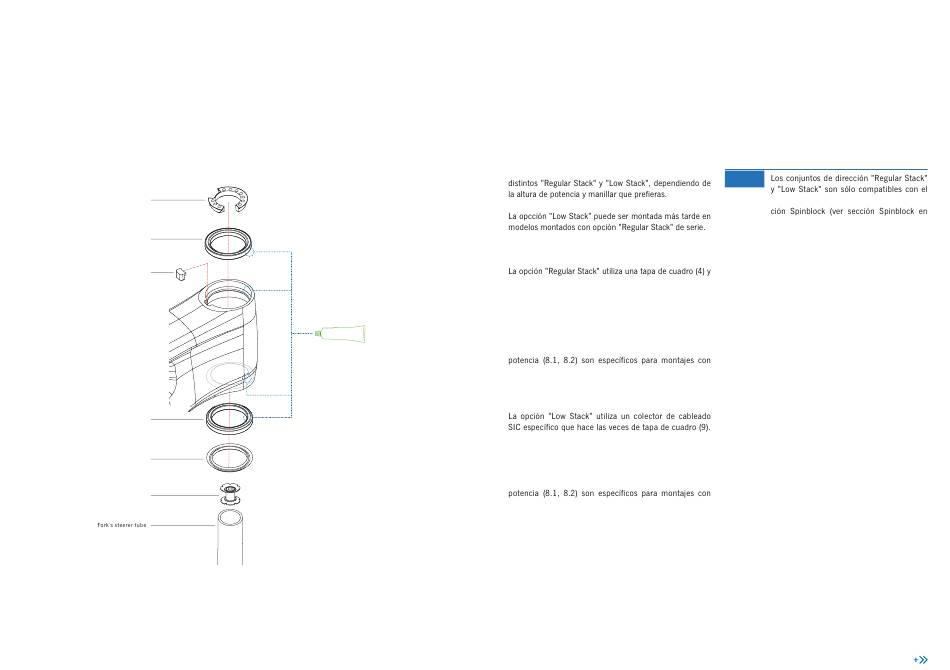

DESPIECE Y MONTAJ E
D E LA DIRE CCIÓ N

RODAMIENTOS Y ADAPTADOR SIC

2
1.1
3
1.1
1.2
Starnut
MANUAL TÉCNICO
GREASE
CONSULTA LA LISTA DE COMPONENTES
AL FINAL DE ESTA SECCIÓN
BLUE PAPER RISE CARBON · 20 2 3
CONJUNTOS DE DIRECCIÓN "REGULAR STACK"
Y "LOW STACK" (OPCIÓN)
El conjunto de la dirección HS02 permite dos montajes
REGULAR STACK
un colector de cableado SIC (6) separados.
Los separadores de dirección a utilizar por debajo de la
potencia (5.1, 5.2) se montan entre la tapa de cuadro y
el colector para alcanzar la altura de potencia deseada.
Los separadores de dirección a utilizar encima de la
potencias OC.
LOW STACK
Este colector no es compatible con el uso de separado-
res de dirección por debajo de la potencia (5.1, 5.2) .
Los separadores de dirección a utilizar encima de la
potencias OC.
ORBEA | 59
AVISO
uso de potencias OC compatibles con fun-
este capítulo).
