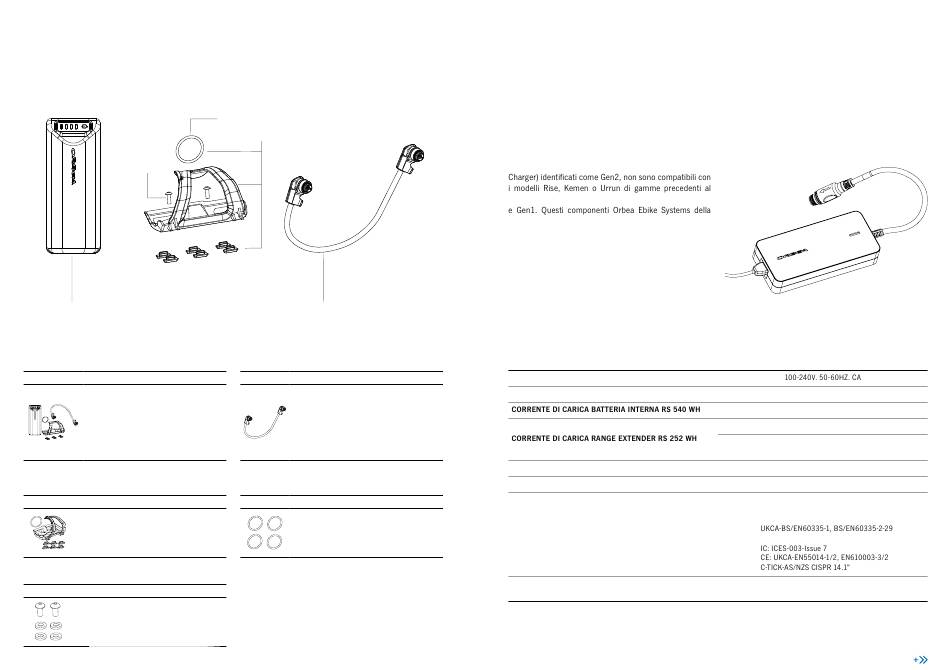

PA RTI DI RICAMBIO DEL RANGE EXTENDER
53
49
49 RS RANGE EXTENDER 252 WH GEN2
ART No.: Y045
Include tutto il necessario per l'installazione
della batteria esterna Range Extender
· Batteria Range Extender 252 Wh Gen2
· Montaggio supporto Range Extender o
portaborraccia standard
· Protezioni in gomma
· Cavo di collegamento alla porta di ricarica
· Fascetta di sicurezza in gomma
51 SUPPORTO RANGE EXTENDER GEN0/GEN1/GEN2
Compatibile con borraccia standard
ART No.: X223
29.1 Supporto portaborraccia Range Extender
Gen0/Gen1/Gen2
29.2 Protezioni in gomma
29,3 Fascetta di sicurezza in gomma
5 3 KIT BULLONI PORTABORRACCIA RISE
ART No.: XA80
53.1 Bullone M5x10
53.2 Rondella 6,2x10x2
MANUALE TECNICO
52
51
50
5 0 CAVO DI COLLEGAMENTO RANGE EXTENDER
GEN1/GEN2 225mm
Q UANT. ART No.: XA86
Cavo di collegamento Range Extender
Gen1/Gen2 225 mm
1
1
6
1
1
5 2 KIT FASCETTA DI SICUREZZA IN GOMMA RANGE
EXTENDER
QUA NT. ART No.: X224
Fascetta di sicurezza in gomma 40x3,5
1
6
1
QUANT.
2
4
BLUE PAPER RISE CARBON · 20 2 3
28 CARICABATTERIE SMART CHARGER RS 2A-4A GEN2
AVVISO COMPATIBILITÀ. COMPONENTI SISTEMA
ELETTRICO GEN2
I componenti dell'impianto elettrico Orbea (batteria inter-
na -540 Wh o 360 Wh-, Range Extender, cablaggio e Smart
2023 con componenti dell'impianto elettrico Orbea Gen0
gamma 2023 sono progettati per garantire la compatibilità
con i motori Shimano EP801 ed EP6 e con i componenti
Shimano Gen2.
Non utilizzare il caricabatterie Gen2 per caricare batterie
di sistemi Orbea precedenti.
SP E CIFICHE TE C NIC HE SM A RT C H ARG ER RS 2A- 4A G EN2
QUANT.
INGRESSO
1 POTENZA IN USCITA
INTERVALLO DI TEMPERATURA PER LA RICARICA
VISUALIZZAZIONE PROCESSO DI CARICA
QUANT.
4
CERTIFICAZIONI
COMPATIBILITÀ
ORBEA | 115
42V 4A CC
4 A
2A
Lo Smart Charger RS riconosce a quale batteria è collegato
e adatta la corrente di carica.
0ºC - 40ºC
Display LED per processo di carica ed errori
CB: IEC60335-1, IEC60335-2-29
CE: EN60335-1, EN60335-2-29
RCM, SAA: AS/NZS 60335.2.29
FCC: FCC PART 15B
Compatibile con i sistemi RS Gen2 sui modelli Orbea con
motore Shimano EP801/EP6 a partire dalla gamma 2023
I T
