80 | ORBEA

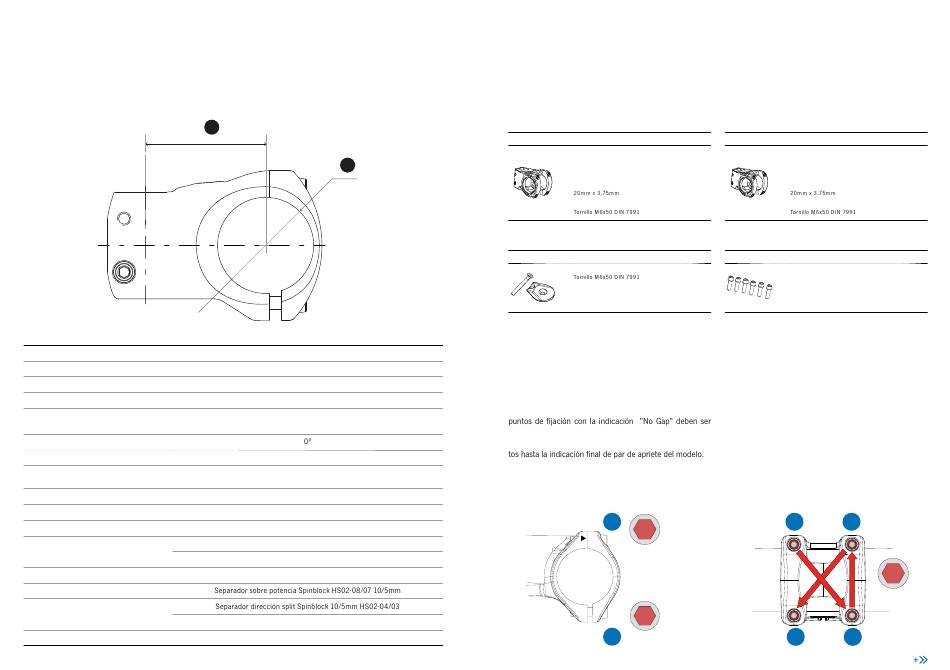

POTENCIAS OC ST-MC10 / ST-MC20
GAMA OC
MATERIAL
Ø HORQUILLA
Ø MANILLAR (C)
ALTURA DE AMARRE EN TUBO
DE HORQUILLA
ÁNGULO (B)
LONGITUDES DISPONIBLES (A)
CABLEADO
FUNCIÓN SPINBLOCK
COMPATIBLE SIC
ESTÁNDAR DIRECCIÓN COMPATIBLE
PESO
TAPA DE POTENCIA
SEPARADORES SOBRE POTENCIA
SEPARADORES BAJO POTENCIA
SOPORTE COMPUTADOR (Opcional)
MANUAL TÉCNICO
A
C
Mountain Control
Aluminio CNC
1" 1/8
35 mm
40 mm
35mm - 40mm - 50mm
Compatible cableado mecánico interno: No
Compatible cableado electrónico interno: Si
Si
Si
Orbea HS02
ST-MC10: 150g (40mm)
ST-MC20: 160g (40mm)
Tapa superior HS02-31. ST-MC10/20
Debajo de colector dirección HS02 SIC
OC CM-05 MC HS02. Sobre potencia. 5mm ISS02 interface
BLUE PAPER RISE CARBON · 20 2 3
3 9 P OT E N C I A OC ST-M C 10
ART Nº: C025
39.1 Potencia OC ST-MC10
(35mm - 40mm - 50mm)
39.2 Faceplate potencia OC ST-MC10
39.3 Tornillo M5x15 R8 Tapered. CrMo
39.4 Steerer clamp limit ST-MC10-11.
39.5 Tapa superior HS02-31. ST-MC10/20
39.6
41 TAPA SUP ER IO R ST- M C 1 0 / 20 . HS 0 2-3 1
ART Nº: XC79
41.1 Tapa superior HS02-31. ST-MC10/20
41.2
MÉTODO DE FIJACIÓN DEL FACEPLATE
DE LA POTENCIA EN POTENCIAS MTB
"NO GAP"
En potencias con indicación "No Gap" los tornillos de los
apretados primero hasta que el faceplate y el cuerpo de la
potencia hagan contacto. Luego aprieta los tornillos apues-
Comprueba el par de apriete de los 4 tornillos del faceplate
siguiendo un patrón de cruz.
1
4
No Gap
4
2
6 N.m
4 0 P OT EN C I A OC ST- M C 20
CA N T. ART Nº: C026
40.1 Potencia OC ST-MC20
1
(35mm - 40mm - 50mm)
1 40.2 Faceplate potencia OC ST-MC20
6
40.3 Tornillo M5x15 R8 Tapered. CrMo
40.4 Steerer clamp limit ST-MC10-11.
1
1 40.5 Tapa superior HS02-31. ST-MC10/20
1 40.6
4 2 KIT TORNILLERÍA POTENCIAS OC
CA N T. ART Nº: XC78
1 42 Tornillo M5x15 R8 Tapered. CrMo
1
Compatibles con todas las potencias
OC excepto ST-RP21
1 3
4 2
ORBEA | 81
ES
CAN T.
1
1
6
1
1
1
CA N T.
6
4
6 N.m
