108 | ORBEA
27 RANGE EXTENDER RS 252 WH GEN2
La batteria esterna Orbea Range Extender si collega al si-
stema di servoassistenza erogandoe 252 Wh di capacità
aggiuntiva. La capacità totale del sistema dipenderà dalla
capacità della batteria interna della bici.
Consultare le raccomandazioni per la manu-
tenzione, l'uso, la ricarica e lo stoccaggio del-
Vd. anche la procedura di ricarica, accen-
sione e controllo del livello delle batterie
manuale.
Per ulteriori informazioni utili sull'uso e la
manutenzione della batteria interna e del
BATTERIA ESTERNA RANGE EXTENDER RS 252 Wh Gen2
TENSIONE
CAPACITÀ
PESO
CELLE Ioni di litio. Samsung 18650
MONTAGGIO
Cavo Range Extender Gen1/2 per la porta di ricarica
COLLEGAMENTO
Rise Carbon 225 mm
GUARNIZIONI DI TENUTA
ISO13849> ISO13849-1:2015
CERTIFICAZIONI
UN 38.3
COMPATIBILITÀ modelli Orbea con motore Shimano EP801/EP6 a partire
dalla gamma 2023
MANUALE TECNICO
AVVISO COMPATIBILITÀ. COMPONENTI
SISTEMA ELETTRICO GEN2
I componenti dell'impianto elettrico Orbea
(batteria interna -540 Wh o 360 Wh-, Range
Extender, cablaggio e Smart Charger) identi-
cedenti al 2023 con componenti dell'impianto
-
elettrico Orbea Gen0 e Gen1.
gamma 2023 sono progettati per garantire la
compatibilità con i motori Shimano EP801 ed
EP6 e con i componenti Shimano Gen2.
Per i dati sulla compatibilità di tutti i compo-
nenti Orbea con i diversi modelli di bici, con-
sultare la Tabella di Compatibilità dei Sistemi
-
36 V
252 Wh
3,5 ore
IPX5
BLUE PAPER RISE CARBON · 20 2 3

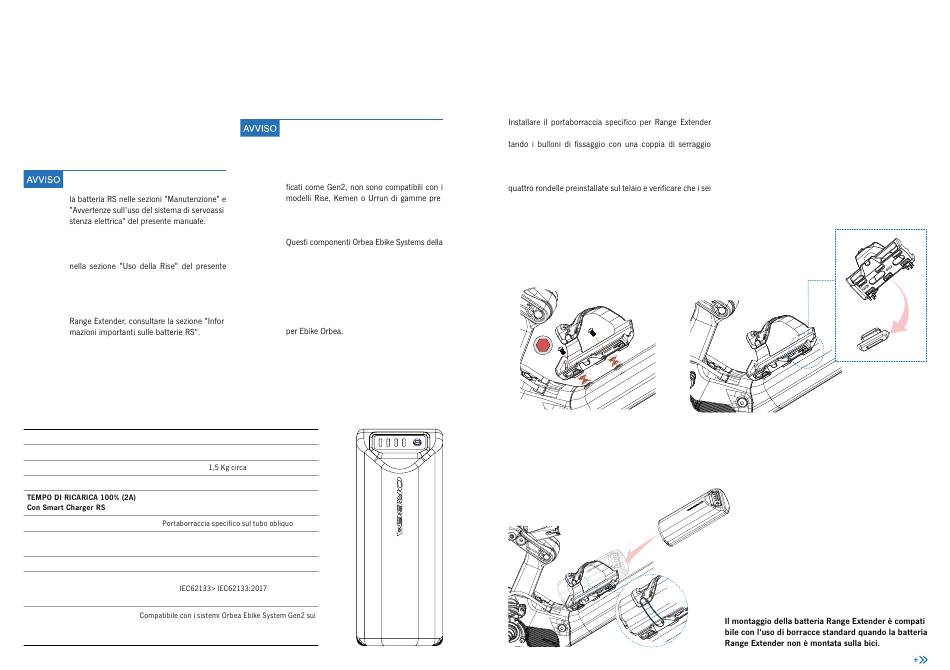

MONTAGGIO DEL RANGE EXTENDER

sul tubo obliquo della bicicletta Orbea compatibile, mon-
di 5 N m.
Per installare il supporto del Range Extender, rimuovere le
-
punti di contatto del Range Extender aderiscano corretta-
mente al tubo obliquo.
3
5 N.m
ORBEA | 109
x6
Installare la batteria Range Extender nel portaborraccia e
assicurarla con la fascetta di sicurezza in gomma.
I T
-
