14 | ORBEA

ERSATZTEILE

Verwende stets Originalersatzteile von Orbea, Shimano
oder dem Hersteller der betreffenden Komponente.
Die Verwendung nicht originaler Ersatzteile
kann zu Schäden führen, die Verletzungen
oder Unfälle mit schweren Folgen nach sich
ziehen können.
Die Montage einiger der in diesem Hand-
buch beschriebenen Ersatzteile übersteigt
die Kenntnisse und Fertigkeiten der meisten
solcher Teile stets an einen Orbea Fachhan-
del, falls du nicht selbst die notwendige Qua-
Eine unsachgemäß durchgeführte Montage
der Ersatzteile kann zu Verletzungen oder
Unfällen mit schweren Folgen führen.
Die Montage nicht originaler Ersatzteile
kann zu Beschädigungen am Fahrrad füh-
ren, die nicht durch die Gewährleistung ab-
gedeckt sind.

NACH EINEM STURZ ODER AUFPRALL

Bei jeder Fahrradfahrt besteht die Gefahr eines Sturzes.
Falls du mit deinem Rad einen Unfall hast, musst du zu-
nächst sicherstellen, dass es dir gut geht und dich gegebe-
nenfalls in ärztliche Behandlung begeben. Wenn du dich
nicht verletzt hast, musst du den Zustand deines Fahrrads
überprüfen, bevor du deine Fahrt fortsetzt.
UNTERSUCHE DEN RAHMEN UND DIE KOMPONENTEN
DEINES FAHRRADS AUF SCHÄDEN
Setzte deine Fahrt nicht fort, falls du eine Beschädigung
feststellst.
ZU ÜBERPRÜFENDE ELEMENTE
Untersuche, ob Rahmen oder Gabel gebrochen oder ver-
den, darfst du das Fahrrad nicht weiter benutzen. Prüfe
Carbonrahmen auf Risse oder weiche Stellen im Carbon.
TECHN I SCH ES HAN DB UCH
Wenn du solche Schäden feststellst, darfst du das Fahrrad
nicht weiter benutzen.
Rahmen und Gabeln aus Carbon sind be-
sonders steif und belastbar. Bei Überlastung
oder Stößen auf das Material verbiegen sich
die Carbonfasern jedoch nicht, sondern
brechen. Bei ausreichend starken Stößen
kann es zu Schäden am Material kommen,
die nicht sofort erkennbar sind, aber in der
Folge zu Materialversagen führen können.
Bei Zweifeln über den Zustand des Materials
nach einem Sturz oder Unfall wende dich an
deinen Orbea Shop und lasse das Material
sachgerecht untersuchen.
Überprüfe die Schaltung und die Laufräder und stelle si-
cher, dass sie ordnungsgemäß funktionieren. Fahre auf
keinen Fall weiter, falls du eine Beschädigung dieser Kom-
ponenten erkennen solltest.
Auch wenn du keinerlei Beschädigungen feststellen kannst,
achte auf deiner weiteren Fahrt sehr genau auf ungewöhnli-
che Geräusche deines Fahrrads. Diese könnten auf Schäden
oder sonstige Probleme hinweisen. Fahre auf keinen Fall
weiter, falls du solch ungewöhnliche Geräusche feststellen
solltest. Kontaktiere deine Orbea Verkaufsstelle, damit sie
eine entsprechende Überprüfung vornehmen kann.
BRING DEIN FAHRRAD ZU EINEM AUTORISIERTEN
FACHHANDEL, UM EINE PROFESSIONELLE INSPEK-
TION DURCHFÜHREN ZU LASSEN
Manche Folgen eines Sturzes oder Unfalls lassen sich nur
erkennen, wenn das Fahrrad vollständig auseinanderge-
baut und auf Risse oder andere Anzeichen einer Beschädi-
gung untersucht wird.
Ein Sturz oder Schlag kann dein Fahrrad
oder einzelne Komponenten stark beschä-
digen und zu Materialversagen oder vor-
zeitigem Verschleiß führen. Ein Materialver-
sagen kann plötzlich und ohne Vorzeichen
auftreten und den Kontrollverlust über das
Fahrrad, schwere oder sogar tödliche Ver-
letzungen nach sich ziehen.
-
BLUE PAPER RISE CARBON · 20 2 3
04 HINWEISE ZUR NUTZUNG
DES RISE CARBON
M AXIM AL E REIFENGR ÖSSE
Dieses technische Handbuch beschreibt die maximale
Größe von Reifen, die in diesem Rahmen montiert werden
dürfen. Diese Angaben sind bei der Montage eines Reifens
an deinem Fahrrad unbedingt zu beachten. Die tatsäch-
lichen Breiten und Umfänge der Reifen können allerdings
von Hersteller zu Hersteller abweichen. Falls du einen Rei-
fen montierst, der nicht der Originalbereifung deines Fahr-
rads entspricht, musst du sicherstellen, dass der Reifen
mm Abstand zum Rahmen bzw. der Gabel hat.
Überprüfe auch die maximale und minimale Reifenbreite,
die je nach Felgeninnenbreite der Felge montiert werden
Unterlagen des Felgen- oder Laufradherstellers.
Schäden am Rahmen oder an Komponen-
ten, die auf den Einsatz eines Reifens zu-
rückzuführen sind, der nicht den beschrie-
benen Abmessungen entspricht, sind nicht
durch die Gewährleistung abgedeckt.
MINDESTEINSCHUBTIEFE
DER SATTELSTÜTZE
Immer die Mindesteinschubtiefe beachten,
die für die zu verwendende Sattelstütze
bzw. den Rahmen vorgegeben ist. Die Miss-
achtung dieser Angaben kann das Material
über die Grenzwerte belasten, für die es
ausgelegt wurde, und so zu nicht durch die
Gewährleistung gedecktem Materialversa-
gen führen, welches Unfälle mit schweren
Verletzungen nach sich ziehen kann.

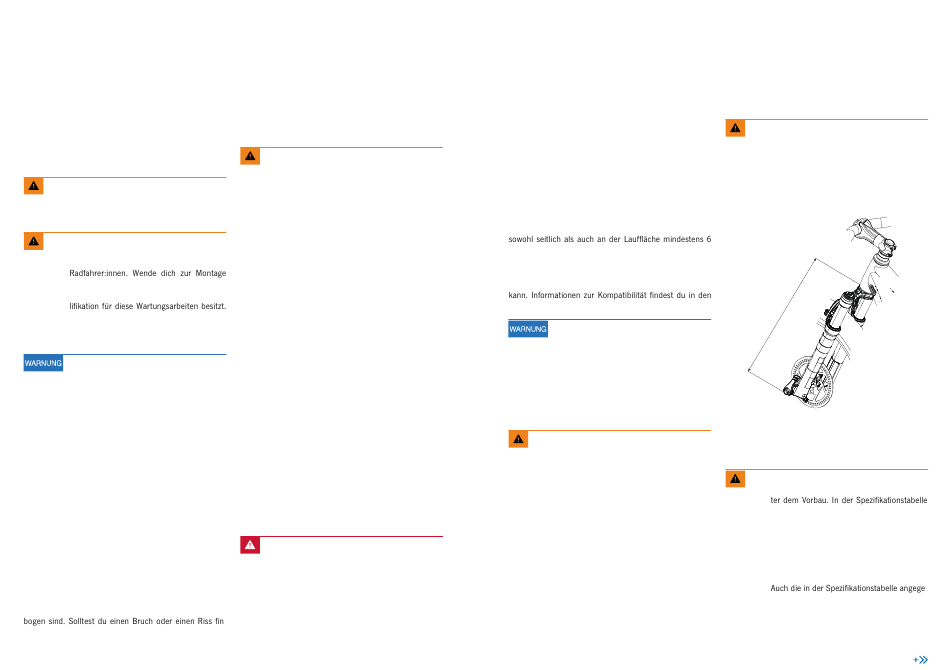

MAXIMALE LÄNGE DER GABEL
(ACHSE BIS KRONE)
Beachte immer die Angaben zur maximalen Länge der Ga-
bel, die im Abschnitt „Technische Daten" in diesem Hand-
buch aufgeführt werden. Die maximale Länge der Gabel
bezieht sich auf den Abstand zwischen der Achse der Ga-
bel und der Unterseite des Steuerrohrs (Achse bis Krone).
ORBEA | 15
Die Missachtung dieser Anforderungen und
der Einbau von Gabeln, die länger sind als
maximal zugelassen, kann zu übermäßiger
Belastung des Rahmens führen. Dies kann
Materialversagen zur Folge haben, welches
Unfälle und schwere Verletzungen nach sich
ziehen kann.
L
MAXIMALE ANZAHL DER SPACER
AM VORBAU
Verwende niemals mehr als die für deinen
Rahmen angegebenen Steuersatz-Spacer un-
erfährst du, wie viele Steuersatz-Spacer der
Orbea Rahmen maximal erlaubt. Der Einsatz
von mehr als den maximal erlaubten Spacern
kann das Material übermäßig belasten und
dadurch zu Unfällen und schweren Verletzun-
gen führen.
bene maximale Anzahl der unter dem Vorbau
montierbaren Spacer muss beachtet werden.
