98 | ORBEA
COMPOSANTS DU SYSTÈME D'ASSISTANCE AU PÉDALAGE
ÉLECTRIQUE SHIMANO ET ORBEA RS 2E GÉN
AVIS DE COMPATIBILITÉ. COMPOSANTS
DU SYSTÈME ÉLECTRIQUE DE 2e GÉN.
Les composants du système électrique Orbea
Extender, faisceau de câbles et Smart Char-
ger) ne sont pas compatibles avec les modèles
modèle 2023.

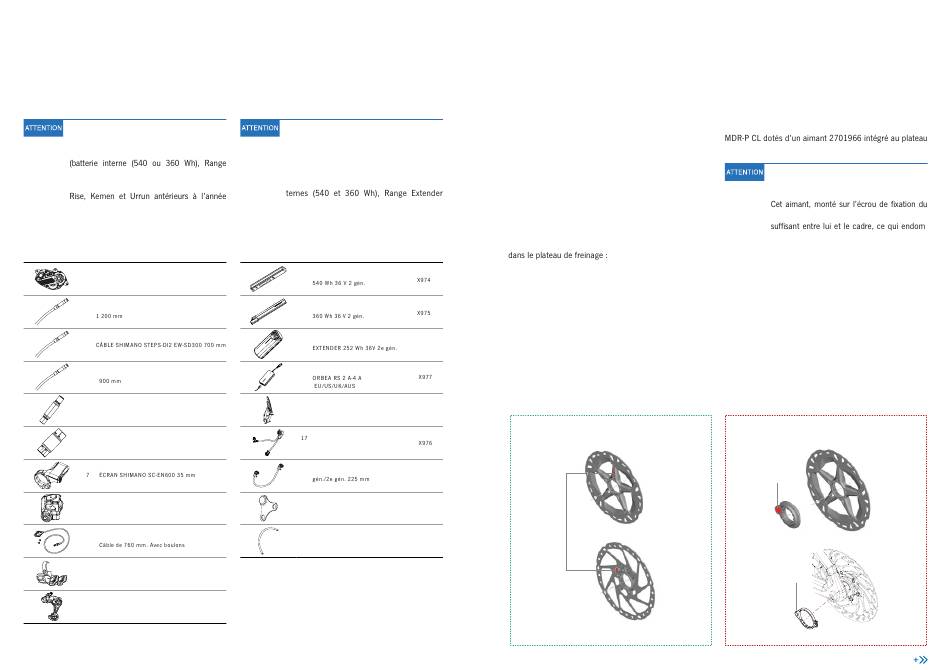

C O MP O SA NTS SH I M AN O *
1 MOTEUR ÉLECTRIQUE SHIMANO EP801 RS
2 CÂBLE SHIMANO STEPS-DI2 EW-SD300
3
4 CÂBLE SHIMANO STEPS-DI2 EW-SD300
5 JONCTION SHIMANO EW-JC302
6 JONCTION SHIMANO EW-JC304
8 COMMUTATEUR D'ASSISTANCE SHIMANO
SW-EN600-L
9 CAPTEUR DE VITESSE SHIMANO EW-SS301.
10 MANETTE DE CHANGEMENT DE VITESSE
SHIMANO DI2 SW-M8150-IR
(transmissions électroniques)
11 DÉRAILLEUR SHIMANO Di2 RD-M8150-12
*Les composants Shimano sont disponibles chez un des revendeurs du fabricant.
MAN UEL T ECHNI QUE
Ces composants du système d'assistance
au pédalage électrique Orbea à partir de
2023 sont conçus pour garantir la compati-
bilité avec les moteurs électriques Shimano
EP801 et EP6 ainsi qu'avec les composants
Shimano de 2e gén. Les deux batteries in-
et le Smart Charger portent l'indication 2e
gén. (Gen2) pour indiquer leur compatibilité
avec ces systèmes.
COMPOSANTS ORBEA RS RÉF.
12 BATTERIE INTERNE ORBEA RS
13 BATTERIE INTERNE ORBEA RS
14 BATTERIE ORBEA RS RANGE
Y045
15 CHARGEUR SMART CHARGER
16 CACHE DE PORT DE CHARGE
XA83
avec vis 1re gén./2e gén.
FAISCEAU DE CÂBLES BATTERIE
RS / POINT DE CHARGE 2e gén.
18 CÂBLE RANGE EXTENDER RS 1re
XA86
19 AIMANT DE CAPTEUR DE VITESSE
X240
ORBEA À 6 VIS
20 TUBE DE PROTECTION DE CÂBLE
X989
DE DÉRAILLEUR ARRIÈRE Di2
BLUE PAPER RISE CARBON · 20 2 3
COMPATIBILITÉ DES ENSEMBLES
DE FREINS À D ISQUE ARR IÈRE
D E TY PE CE NT ERLOC K
Les assemblages Orbea d'origine avec des roues et des
disques Centerlock utilisent des disques de frein arrière
Shimano RT-EM600 ou Shimano RT-EM910 qui sont dotés
d'un aimant pour le capteur de vitesse monté sur le pla-
teau de freinage.
Sur les assemblages dotés de roues Centerlock, lorsqu'il
est temps de remplacer le disque de frein arrière ou si
vous souhaitez remplacer les roues par des roues Center-
lock sur les assemblages dotés de roues à 6 vis, sachez
que le Rise est uniquement compatible avec les modèles
de disque de frein arrière suivants avec aimant intégré
· Shimano RT-EM600, RT-EM800, RT-EM900
· Shimano RT-EM810, RT-EM910
Les disques de frein Shimano dotés d'un aimant de cap-
teur de vitesse intégré dans l'écrou de verrouillage Center-
lock ne sont pas compatibles avec le Rise, car ces disques
sont conçus pour un modèle de capteur de vitesse diffé-
rent de celui utilisé sur le Rise, ce qui les empêcherait de
fournir les relevés corrects pour la roue arrière.
COMPATIBLE
OPTIONS
MAGNET
ORBEA | 99
Le Rise est compatible avec les disques de frein Magura
de freinage.
Le Rise n'est pas compatible avec l'aimant
Orbea X095 Centerlock.
disque Centerlock, n'offre pas le dégagement
magera le cadre et/ou le capteur de vitesse.
La garantie ne couvre pas les dégâts occa-
sionnés aux composants par l'utilisation de
cet aimant ou de disques de frein autres que
ceux indiqués dans la section antérieure.
NOT COMPATIBLE
OPTIONS
MAGNET
ORBEA
X095
