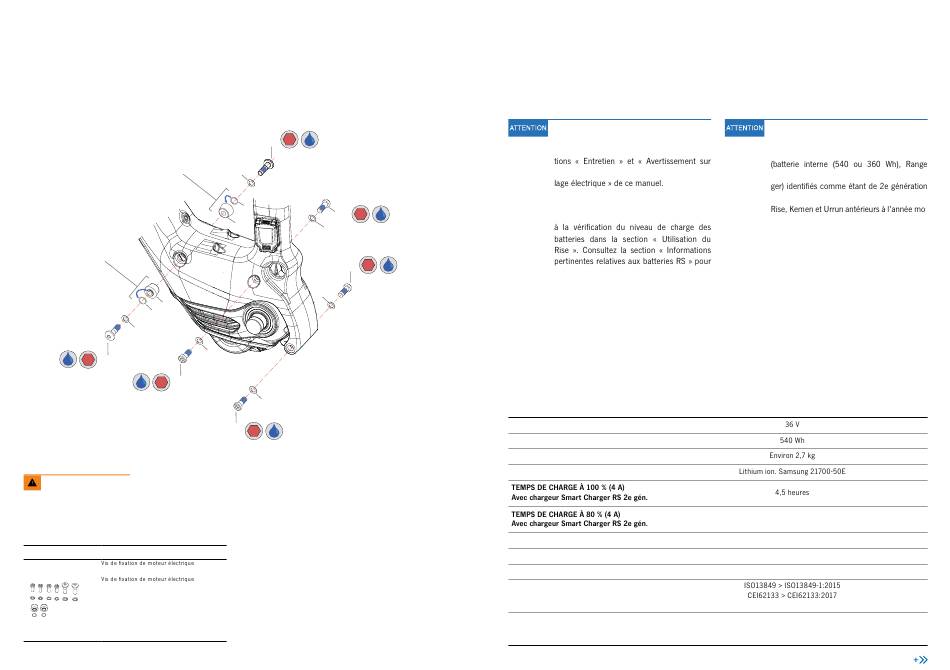

Orbea BLUE PAPER RISE CARBON 2023 Manual Tecnico página 193

100 | ORBEA
25 FIXATI O N DU MOT E UR É LECT RIQ UE EP801 RS
À l'intérieur. Entre le moteur
électrique et le cadre
À l'intérieur. Entre le moteur
électrique et le cadre
45.3
45.4
45.6
6
45.1
12 N.m
6 45.2
12 N.m
Toujours respecter le couple de
serrage prescrit.
45 K I T D E F I XATI O N P O U R L E M OT EU R ÉL ECT R I QU E
EP80 1 0 R I S E C B 2 3
RÉF. : X568
45.1
EP8 M8x26
45.2
EP8 M8xP1.25
45.3 Entretoise avant de moteur électrique
8x22x12
45.4 Joint torique 10x1
45.5 Rondelle 8x13x0,5
45.6 Rondelle 8,5x16,5x0,5
MAN UEL T ECHNI QUE
6
45.1
12 N.m
45.6
45.4
6
45.2
45.3
12 N.m
45.5
6
45.2
12 N.m
45.5
45.5
45.5
45.2 6
12 N.m
QTÉ
2
4
2
2
4
2
BLUE PAPER RISE CARBON · 20 2 3
26 BATTERIES INTERNES RS 540WH/360WH 2E GÉN
Consultez les recommandations relatives à
l'entretien, à l'utilisation, à la charge et au
rangement de la batterie RS dans les sec-
l'utilisation du système d'assistance au péda-
Consultez également les informations rela-
tives à la charge, à la mise sous tension et
obtenir de plus amples informations utiles
sur l'utilisation, l'entretien et le dépannage
de la batterie interne et du Range Extender.
CARACTÉRISTIQUES TECHNIQUES DE LA BATTERIE INTERNE RS 540 WH 2E GÉN
TENSION
CAPACITÉ
POIDS
CELLULES
MONTAGE
CONNEXION
ÉTANCHÉITÉ
CERTIFICATIONS
COMPATIBILITÉ sur les modèles Orbea dotés d'un moteur électrique Shimano EP801/EP6
AVIS DE COMPATIBILITÉ. COMPOSANTS
DU SYSTÈME ÉLECTRIQUE DE 2e GÉN.
Les composants du système électrique Orbea
Extender, faisceau de câbles et Smart Char-
ne sont pas compatibles avec les modèles
dèle 2023 dotés de composants électriques
Orbea génération 0 ou 1re génération.
Ces composants du système d'assistance au
pédalage électrique Orbea à partir de 2023
sont conçus pour garantir la compatibilité
avec les moteurs électriques Shimano EP801
et EP6 ainsi qu'avec les composants Shimano
de 2e gén. Consultez le tableau des compati-
bilité des systèmes d'assistance au pédalage
électrique Orbea pour connaître la compati-
bilité de l'ensemble des composants Orbea
avec nos différents modèles de vélo.
3 heures
Interne. Dans le tube diagonal. L'utilisateur ne peut pas l'enlever.
Faisceau de câbles vers le moteur électrique et le port de charge
IPX6
UN 38.3
Compatible avec les systèmes pour VAE Orbea 2e gén.
à partir de l'année modèle 2023
ORBEA | 101
