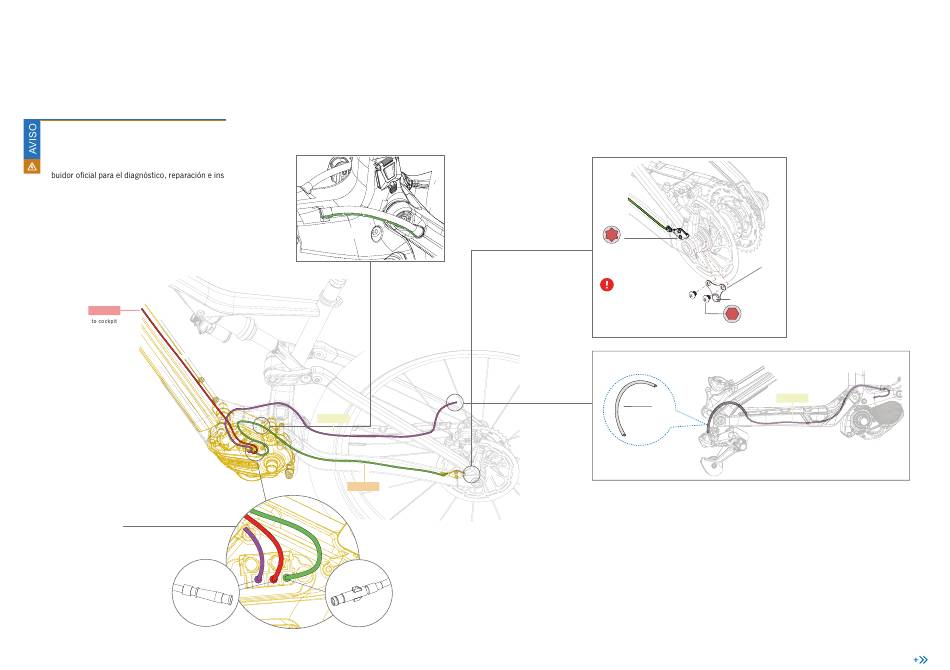

CABLEADO EN CUADRO
DE C OMP O NE NT ES SHI MA N O
La instalación de componentes del sistema de
asistencia eléctrica requiere conocimientos avan-
zados y puede estar más allá de la habilidad de la
mayoría de usuarios. Siempre acude a un distri-
talación de los componentes del sistema eléctrico
de Rise. Daños en los componentes derivados de
una incorrecta instalación podrían anular la garan-
tía de dichos componentes.
Consulta el siguiente apartado para conocer las
opciones de instalación y conexión de componen-
tes en la potencia y el manillar
1200mm
EW-SD300
Di2 transmission option
MANUAL TÉCNICO
-
900mm
EW-SD300
EW-SS301
760mm
BLUE PAPER RISE CARBON · 20 2 3
T10
0.6 N.m
SEE CENTERLOCK
ROTOR COMPATIBILITY
20
Di2 RD-M8150 option
ORBEA | 89
19
6-BOLT
Magnet
3
2.5 N.m
900mm
EW-SD300
CONSULTA LA LISTA DE COMPONENTES
AL FINAL DE ESTA SECCIÓN
