S I C -KAB ELDURCH FÜ HR UN GEN F Ü R
DIE KABELFÜHRUNG AM STEUERSATZ
H S 0 2 (KABE LFÜHR UN GS OPT I ON EN )
Es stehen unterschiedliche SIC-Gummikabeldurchführun-
gen je nach Montage an den einzelnen Rise Carbon-Mo-
dellen zur Verfügung, um alle Kabelverlegungsoptionen zu
berücksichtigen.
Die Kabeldurchführungen sind für die drei Arten des
HS02-Steuersatzes gleich (Regular Stack, Low Stack und
Universal-Kabelführung für Vorbauten ohne Spinblock-
Funktion).
Bezüglich der Artikelnummern und Montage sämtlicher
Komponenten des HS02-Steuersatzes siehe Abschnitt
„Steuersatz".
L3
zur Di2-Verteilereinheit
4mm
im Vorbau · siehe
4mm
betreffenden Abschnitt
(beim Rise Carbon nicht verwendet)
Regular Stack Kabelführung
R3 R2e
zur Di2-Verteilereinheit im Vorbau
· siehe betreffenden Abschnitt
5mm
3mm
(beim Rise Carbon nicht verwendet)
TECHN I SCH ES HAN DB UCH
L2 L1
Kann geöffnet werden
(Variostütze)
Low Stack Kabelführung Universal-Kabelführung
R2 R1
(Hinterradbremse)
(beim Rise Carbon nicht verwendet)
BLUE PAPER RISE CARBON · 20 2 3

22 OC-VORBAUTEN

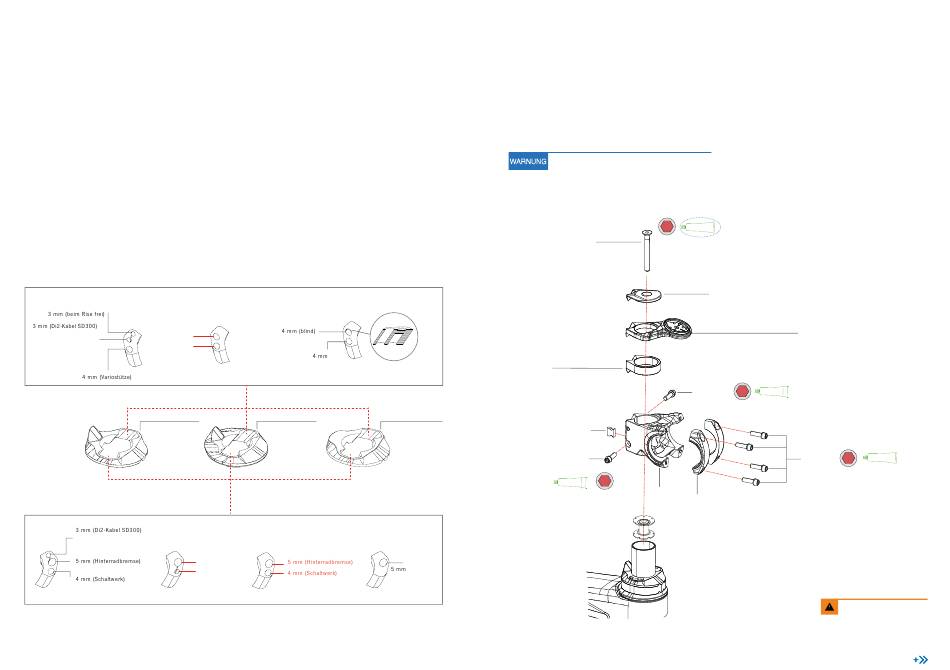

EXPLOSIONSANSICHT UND MONTAGE DER OC-VORBAUTEN
ST- MC 10 UND ST-M C 20
Zur Verwendung von Nicht-OC-Vorbauten am
Rise Carbon siehe den Abschnitt „Steuer-
satz" in diesem Handbuch.
4
39.6
8 N.m
40.6
41.2
Siehe Abschnitt „Steuersatz"
39.4/40.4
39.3/40.3
42
4
GREASE
6 N.m
39.1
40.1
GREASE
39.5/40.5
41.1
Siehe Abschnitt „Computerhalterung"
39.3/40.3
4
GREASE
42
6 N.m
39.3/40.3 4
42
6 N.m
39.2
40.2
Das von Orbea empfohlene
Anzugsdrehmoment ist unbedingt
zu beachten.
ORBEA | 79
D E
GREASE
