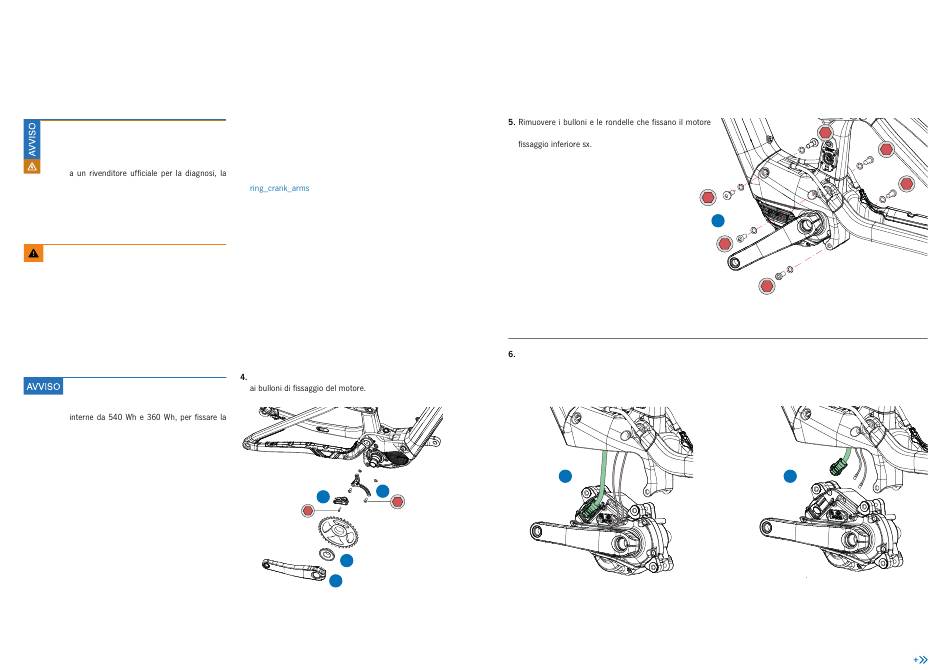

SMONTAGGIO DELLA BATTERIA INTERNA RS
INFORMAZIONI PER I RIVENDITORI ORBEA
L'installazione dei componenti del sistema di
servoassistenza elettrica richiede conoscenze
avanzate e può andare oltre le capacità della
maggior parte degli utenti. Rivolgersi sempre
riparazione e l'installazione dei componenti
dell'impianto elettrico della Rise. I danni ai
componenti causati da un'installazione non
corretta potrebbero far decadere la garanzia
su tali componenti.
Orbea consiglia di far effettuare la sostituzio-
ne delle batterie interne solo dai concessio-
nari Orbea autorizzati, in quanto l'operazione
richiede lo smontaggio dei componenti prin-
cipali della bicicletta e dell'impianto elettrico.
Se si intende viaggiare con la bici al seguito
e occorre rimuovere la batteria, portare sem-
pre la bici presso un rivenditore Orbea per
evitare danni ai materiali e per garantire che
tutti i componenti continuino a funzionare in
modo corretto e sicuro.
L'errata installazione dei componenti può
causarne il malfunzionamento, con il rischio
di gravi incidenti e lesioni. Per le batterie
batteria al telaio si utilizza lo stesso metodo.
MANUALE TECNICO
1. Smontare la pedivella dx seguendo la procedura consi-
gliata dal produttore.
Pedivelle Shimano FC-EM900/FC-EM600:
https://si.shimano.com/es/dm/DUE001/install_chain-
2. Rimuovere la parte superiore del guidacatena per poter
smontare la corona.
3. Rimuovere l'anello di bloccaggio Shimano dalla corona
per consentire la rimozione. L'anello di bloccaggio si al-
lenta ruotandolo verso destra.
Per poter bloccare la rotazione della corona fermando
la ruota posteriore, per consentire l'allentamento dell'a-
nello, la ruota posteriore e la catena dovranno essere
montate sulla bici.
Usare gli utensili Shimano TL-FC39 e TL-FC33 per ri-
muovere la ghiera della corona.
Rimuovere il corpo del guidacatena per avere accesso
4
2
4
2.5
3
1
BLUE PAPER RISE CARBON · 20 2 3
al telaio, unitamente alla boccola inferiore del punto di
Rimuovere delicatamente il motore dal telaio per evita-
re di danneggiare i cavi.
6
6
6
6
5
6
6
7. Scollegare i cavi dalla batteria al motore e i cavi del
sensore di velocità e del display.
7
