78 | ORBEA

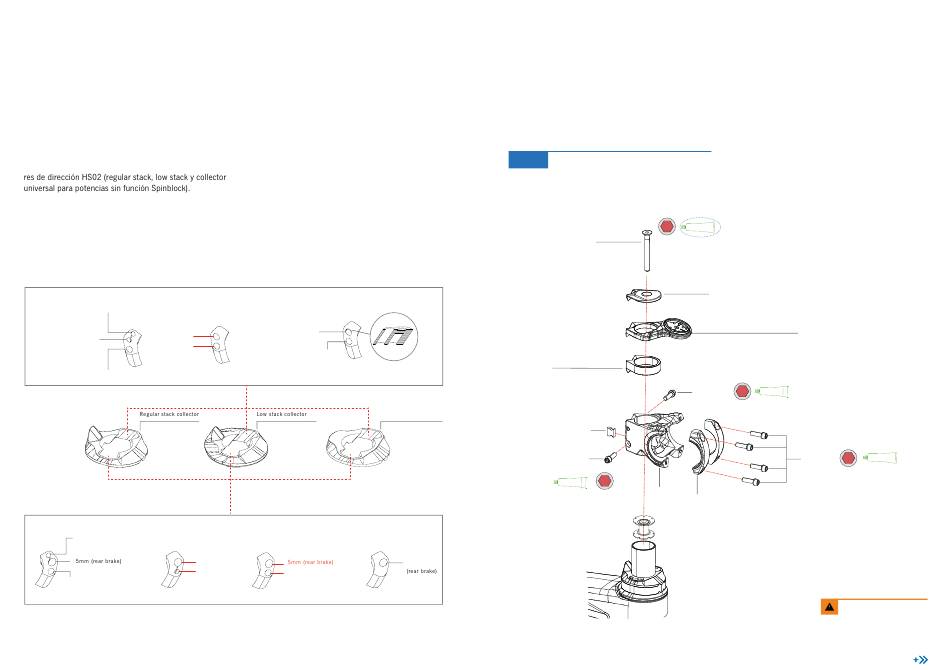

GOMAS SIC PARA COLECTOR
D E D I RE CCIÓ N HS0 2
(OPCIONES DE CABLEADO)
Existen diferentes puertos de goma SIC dependiendo del
montaje en cada modelo Rise Carbon para cubrir todas las
opciones de cableado.
Las gomas son las mismas para los tres tipos de colecto-
Consulta la sección de dirección de este manual para
conocer los códigos de artículo y montaje de todos los
componentes de la dirección HS02.
L3
3mm (free on Rise)
3mm (SD300 Di2 cable)
4mm
to Di2 junction inside stem
4mm
· see dedicated section
4mm (dropper seatpost)
(not used on Rise Carbon)
R3 R2e
3mm (SD300 Di2 cable)
to Di2 junction inside stem)
· see dedicated section
5mm
3mm
4mm (rear derailleur)
(not used on Rise Carbon)
MANUAL TÉCNICO
L2 L1
4mm (blind)
Can be opened
4mm
(dropper seatpost)
Universal collector
R2 R1
4mm (rear derailleur)
(not used on Rise Carbon)
BLUE PAPER RISE CARBON · 20 2 3

22 POTENCIAS OC

DESPIECE Y MONTAJE DE POTENCIAS OC ST-MC10 Y ST-MC20

AVISO
Para el uso de potencias no OC en Rise Car-
bon, consulta la sección Dirección de este
manual.
39.6
40.6
41.2
See headset section
39.4/40.4
39.3/40.3
42
GREASE
5mm
4
GREASE
8 N.m
39.5/40.5
41.1
See computer mount section
39.3/40.3
4
GREASE
42
6 N.m
4
6 N.m
39.1
40.1 39.2
40.2
ORBEA | 79
ES
39.3/40.3 4
GREASE
42
6 N.m
Realiza siempre el par de apriete
recomendado por Orbea.
