110 | ORBEA

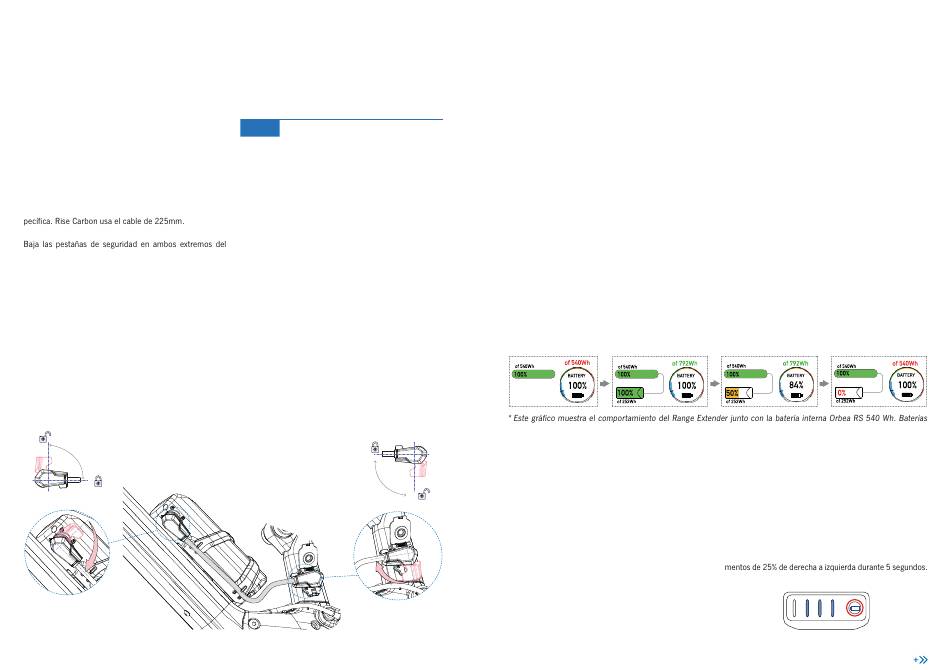

CONEXIÓN DEL RANGE EXTENDER
A R I S E
Levanta las pestañas de seguridad del cable de conexión
del Range Extender antes de conectarlo a la batería.
Conecta el cable al puerto de carga del Range Extender.
Abre el puerto de carga de la bicicleta y conecta el cable
del Range Extender.
Diferentes modelos de bicicletas Orbea compatibles usan
una longitud de cable de conexión del Range Extender es-
cable para asegurar la conexión. Para desconectar el cable
del Range Extender para desmontar la batería o cargarla,
levanta primero las pestañas de seguridad del cable y lue-
go tira con cuidado del conector.
MANUAL TÉCNICO
AVISO Si la bicicleta estaba encendida al conectar
el Range Extender al puerto de carga de la
bicicleta, el sistema eléctrico se apagará y
deberás volver a encender la bicicleta.
Este comportamiento es debido a que el
sistema necesita reiniciarse para reconocer
a la batería Range Extender como parte del
sistema de alimentación.
Una vez enciendas la bicicleta con el Range
Extender conectado, el Range Extender es-
tará operativo. No es necesario encender el
Range Extender.
Si se desconecta el Range Extender de la
bicicleta estando la bicicleta encendida, ésta
se apagará y será necesario encender la bici-
cleta de nuevo para que el sistema reconozca
que sólo la batería interna está alimentando
el sistema.
BLUE PAPER RISE CARBON · 20 2 3
FU NCIONA MIE NTO
DEL RANGE EXTENDER
El Range Extender alimenta el motor Shimano EP801 o
EP6 directamente. Al usar tu bicicleta Orbea compatible
con el Range Extender conectado, sólo el Range Extender
proporcionará corriente al motor hasta agotar la carga del
Range Extender.
Tras agotar el Range Extender, la batería interna pasará a
proporcionar corriente al motor si tuviese carga restante.
En este momento, el display, centralita o el campo de da-
tos Orbea RS Toolbox pasará a mostrar el nivel de carga
sólo de la batería interna.
internas de diferente capacidad darán resultados de capacidad conjunta diferente.
Consulta el apartado Visualización del nivel de carga de las baterías de la sección Uso de Rise de este manual para cono-
cer el detalle de los diferentes modos de visualización del nivel de carga de las baterías en Rise.
ORBEA | 111
VISUALIZACIÓN DEL NIVEL
DE CARGA
Nivel de carga conjunto:
Con el Range Extender conectado a la bicicleta (habiendo
encendido la bicicleta tras conectar el Range Extender),
el sistema calculará la capacidad total de ambas baterías
y la información de la carga restante del sistema vendrá
dada por la suma de los niveles de carga y capacidades
de ambas baterías.
El nivel combinado de carga de las baterías será visible a
través de la maneta remota o displays Shimano y/o el cam-
po de datos Orbea RS Toolbox para dispositivos Garmin.
Cuando el Range Extender, estando este conectado a la
bicicleta, haya agotado su carga, el sistema volverá a
mostrar, mediante el modo de visualización disponible
(displays, centralita o RS Toolbox) sólo la carga disponi-
ble de la batería interna, teniendo en cuenta la capacidad
total de la batería interna y no del conjunto de batería
interna y Range Extender.
Nivel de carga del Range Extender por separado:
Pulsa una vez el botón principal de la batería Range Exten-
der para conocer el nivel de carga.
Los LED lucirán mostrando el nivel de carga actual en seg-
ES
