24 COMPONENTES DEL SISTEMA DE ASISTENCIA
ELÉCTRICA
La instalación de componentes del sistema de
asistencia eléctrica requiere conocimientos avan-
zados y puede estar más allá de la habilidad de
la mayoría de usuarios. Siempre acude a un dis-
instalación de los componentes del sistema eléc-
trico de Rise.
Daños en los componentes derivados de una in-
correcta instalación podrían anular la garantía de
dichos componentes.
AVISO DE COMPATIBILIDAD. COMPONENTES
GEN2 DEL SISTEMA ELÉCTRICO
Los componentes Orbea del sistema eléctrico (ba-
tería interna -540Wh ó 360Wh-, Range Extender,
cable harness y cargador Smart Charger) identi-
2023 con componentes Orbea del sistema eléctri-
co Gen0 y Gen1.
gama 2023 están diseñados para garantizar su
compatibilidad con los motores Shimano EP801 y
EP6, y los componentes Shimano Gen2. Consulta
Orbea para conocer las compatibilidades de todos
los componentes Orbea con nuestros distintios
modelos de bicicleta.

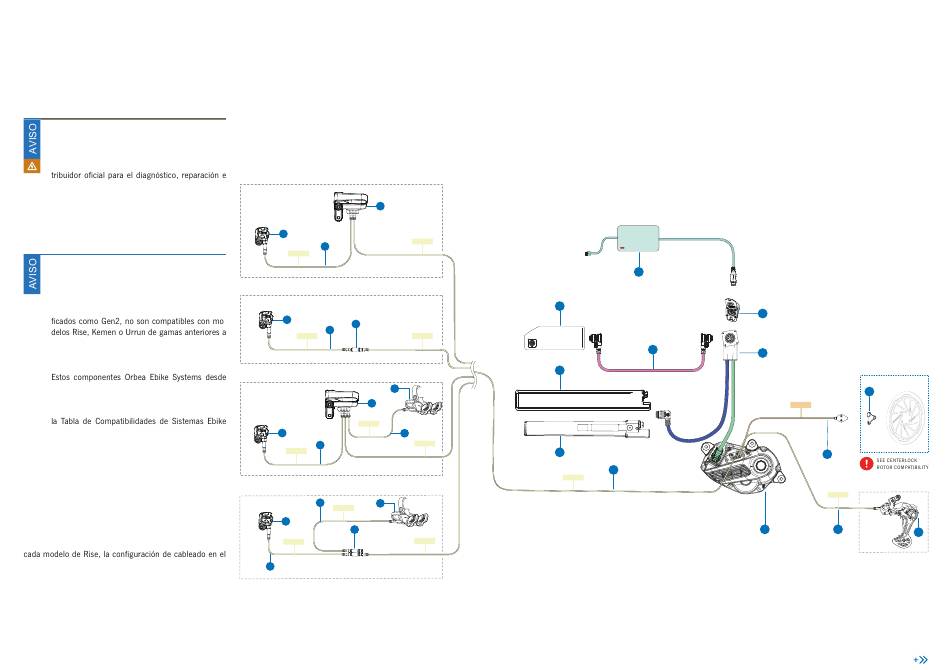

ESQUEMA DE CONEXIÓN
DE COMPONENTES
Dependiendo de la opción de montaje con o sin display
Shimano y con transmisión mecánica o electrónica en
manillar y dentro de la potencia cambia. Todos los mon-
tajes utilizan un cable EW-SD300 de 1200 mm desde el
motor Shimano EP801. El motor Shimano EP801 utiliza
un estándar de cableado Di2/STEPS EW-SD300.
Consulta las imágenes de esta sección para conocer los
componentes utilzados, así como el cableado de dichos
componentes, en cada tipo de opción.
MANUAL TÉCNICO
Option 1: With Shimano SC-EN600 display / mechanic transmission
SC-EN600
7
SW-EN600-L
8
3
700mm
EW-SD300
direct from motor
inside handlebar
Option 2: Without Shimano SC-EN600 display / mechanic transmission
SW-EN600-L
EW-JC302
inside stem
8
-
5
700mm
3
EW-SD300
inside handlebar
direct from motor
Option 3: With Shimano SC-EN600 display / electronic transmission
10
SC-EN600
7
SW-EN600-L
700mm
EW-SD300
8 3
700mm
3
EW-SD300
direct from motor
inside handlebar
Option 4: Without Shimano SC-EN600 display / electronic transmission
700mm
3 10
SW-EN600-L
EW-SD300
8
6
700mm
EW-SD300
inside handlebar
direct from motor
EW-JC304
3
inside stem
BLUE PAPER RISE CARBON · 20 2 3
EW-SD300
14
EW-SD300
12
540 Wh. Gen2
SW-M8150-IR
360 Wh. Gen2
EW-SD300
13
1200mm
EW-SD300
SW-M8150-IR
EW-SD300
Gen2
15
16
18
17
2
1
CONSULTA LA LISTA DE COMPONENTES
AL FINAL DE ESTA SECCIÓN
ORBEA | 87
ES
19
760mm
EW-SS301
9
900mm
EW-SD300
RD-M8150-12
4
11
Electronic transmission option
