56 | ORBEA
CARGADOR DE BATERÍA SMART CHARGER RS 2A-4A GEN2
ENTRADA
SALIDA
CORRIENTE DE CARGA BATERÍA INTERNA
RS 540Wh
CORRIENTE DE CARGA RANGE EXTENDER
RS 252Wh
RANGO DE TEMPERATURA DE CARGA
VISUALIZACIÓN DE CARGA
CERTIFICACIONES
Compatible con sistemas RS Gen2 en modelos Orbea con motor Shimano
COMPATIBILIDAD
CABLEADO ORBEA RS. GEN2
CABLE HARNESS RS Gen2. Conexión
batería interna-motor-punto de carga
COMPATIBILIDAD
MANUAL TÉCNICO
100-240V. 50-60Hz. AC
42V 4A DC
4A
2A
El Smart Charger RS reconoce a qué batería está conectado
y adapta la corriente de carga.
LED de visualización de proceso de carga y errores
CE: EN60335-1, EN60335-2-29
RCM, SAA: AS/NZS 60335.2.29
EP801/EP6 desde gama 2023
Protocolo comunicación: Shimano STEPS Gen2
Estanqueidad: IP66
Shimano EP801/EP6 desde gama 2023
BLUE PAPER RISE CARBON · 2 0 23

COMPONENTES. DESPIECE, MONTAJE, USO Y REPUESTOS

1 1 DI R E C C I ÓN HS 0 2

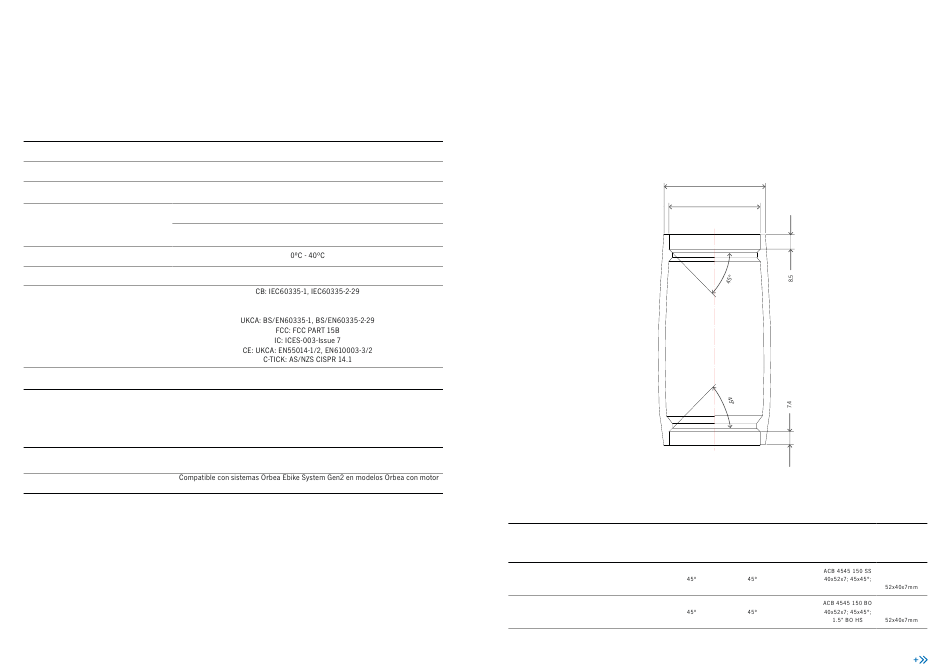

DIM EN SIONES DE LA PIPA DE DIR EC C IÓN
ESPECIFICACIONES DE LA DIRECCIÓN HS02
Ángulo
TIPO ID* OD** de la pista
de rodamiento
1-1/8" Integrada
SUPERIOR Rodamiento 1-1/2" con 52,1mm 58mm
adaptador SIC 1-1/8"
INFERIOR 1-1/2" Integrada 52,1mm 58mm
* ID: Diámetro interno de la pipa de dirección. ** OD: Diámetro externo de la pipa de dirección.
ø58
ø52.1
Ángulo de contacto Código
SHIS Dimensiones
con anillo de compresión rodamiento
CODE del rodamiento
/ pista de la horquilla Enduro
Angular contact
IS52/40
1.5" SS HS
Angular contact
IS52/40
ORBEA | 57
ES
bearing
bearing
