94 | ORBEA

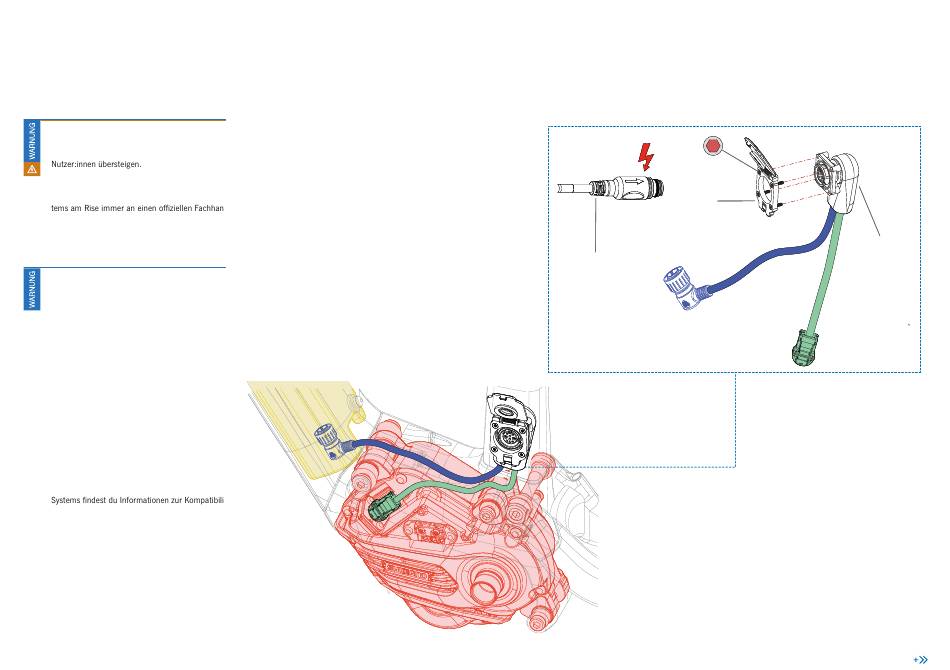

KABELFÜHRUNG FÜR ORBEA RS
KOM PO NENT EN IM R A HM EN
Die Montage der Komponenten des Unterstüt-
zungssystems setzt fortgeschrittene Kenntnisse
voraus und dürfte die Fähigkeiten der meisten
Wende dich deshalb zur Überprüfung, Reparatur
und Montage von Komponenten des Antriebssys-
del. Schäden an Komponenten, die auf eine nicht
fachgerecht ausgeführte Montage zurückzuführen
sind, können dazu führen, dass die Gewährleis-
tung für diese Komponenten erlischt.
HINWEIS ZUR KOMPATIBILITÄT VON GEN2-AN-
TRIEBSSYSTEMKOMPONENTEN
Die Orbea Komponenten des Antriebssystems (in-
tegrierter Akku mit 540 Wh oder 360 Wh, Range
Extender, Kabelbaum und Smart Charger) sind
nicht mit Rise-, Kemen- oder Urrun-Modellen aus
dem Programm vor 2023 kompatibel.
Die Orbea Ebike Systems-Komponenten aus der
2023er Baureihe sind auf Kompatibilität mit den
Motoren EP801 und EP6 von Shimano sowie
Gen2-Komponenten von Shimano ausgelegt.
Sowohl die integrierten Akkus (mit 540 Wh und
360 Wh) als auch der Range Extender und der
Smart Charger sind mit dem Gen2-Zeichen ge-
kennzeichnet, um ihre Kompatibilität mit diesen
Systemen anzuzeigen.
In der Kompatibilitätstabelle zu den Orbea Ebike
tät der einzelnen Orbea Komponenten mit unseren
verschiedenen Fahrradmodellen.
TECHN I SCH ES HAN DB UCH
-
-
BLUE PAPER RISE CARBON · 20 2 3
15 15
SW-M8150-IR SW-M8150-IR
1.5 1.5
0.5 N.m 0.5 N.m
16 16
17 17
SIEHE AUFLISTUNG DER KOMPONENTEN AM
ENDE DIESES ABSCHNITTS
ORBEA | 95
