104 | ORBEA

AUSBAU DES INTEGRIERTEN RS AKKUS

INFORMATIONEN FÜR ORBEA HÄNDLER:INNEN
Die Montage der Komponenten des Unter-
stützungssystems setzt fortgeschrittene
Kenntnisse voraus und dürfte die Fähigkeiten
de dich deshalb zur Überprüfung, Reparatur
und Montage von Komponenten des An-
ellen Fachhandel. Schäden an Komponenten,
die auf eine nicht fachgerecht ausgeführte
Montage zurückzuführen sind, können dazu
führen, dass die Gewährleistung für diese
Komponenten erlischt.
vom autorisierten Orbea Fachhandel aus-
tauschen zu lassen, da hierzu wichtige Kom-
ponenten des Fahrrads und des Antriebs-
systems demontiert werden müssen. Falls
du vorhast, mit dem Fahrrad zu verreisen,
und der Akku dazu ausgebaut werden muss,
bring dein Fahrrad stets zu einem Orbea
Fachhandel. So vermeidest du Schäden am
Material und kannst dich darauf verlassen,
dass sämtliche Komponenten einwandfrei
und sicher funktionieren.
Werden die Komponenten nicht wieder fach-
gerecht eingebaut, können sie ausfallen, was
schwere Unfälle und Verletzungen nach sich
ziehen kann. Die Vorgehensweise zum Aus-
und Einbau des integrierten Akkus ist bei den
Akkus mit 540 Wh und 360 Wh gleich.
TECHN I SCH ES HAN DB UCH

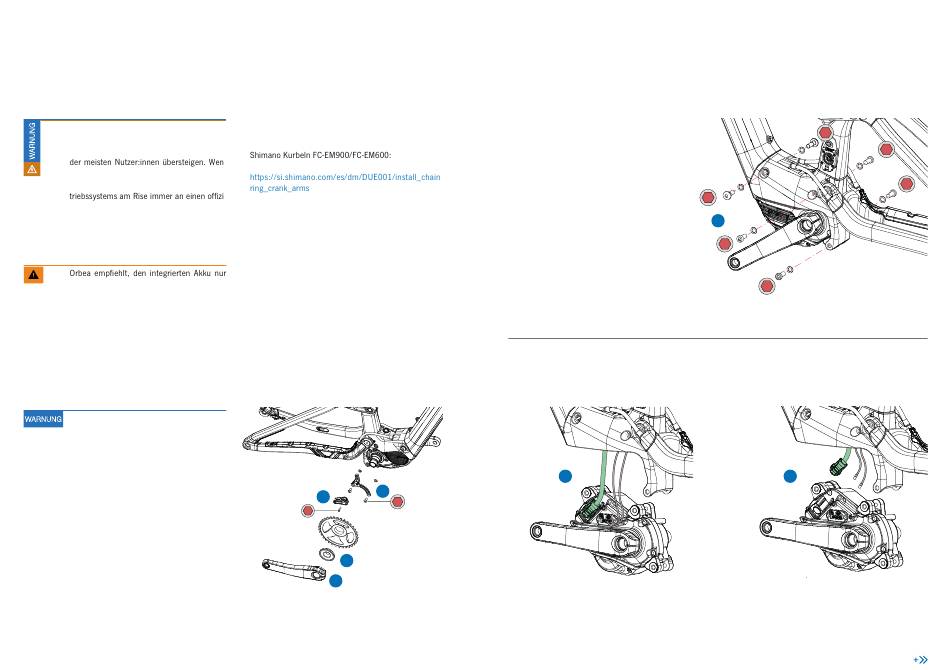

1. Entferne die rechte Kurbel nach der vom Hersteller
empfohlenen Methode.
-
-
2. Entferne den oberen Teil der Kettenführung, damit das
Kettenblatt ausgebaut werden kann.
3. Entferne den Shimano Sicherungsring vom Kettenblatt,
damit dieses ausgebaut werden kann. Den Sicherungs-
ring zum Lösen im Uhrzeigersinn drehen. Hinterrad und
Kette müssen am Fahrrad montiert sein, damit du das
Kettenblatt durch Festhalten des Hinterrads blockieren
und somit den Sicherungsring lösen kannst.
Benutze zum Entfernen des Sicherungsrings die Shima-
no Werkzeuge TL-FC39 und TL-FC33.
4. Nimm den Kettenführungshalter ab, damit du auf die
Befestigungsschrauben des Motors zugreifen kannst.
4
2
4
2.5
3
1
BLUE PAPER RISE CARBON · 20 2 3
5. Entferne die Schrauben und Unterlegscheiben, mit
denen der Motor am Rahmen befestigt ist, sowie die
untere Buchse am Befestigungspunkt unten links.
-
6. Nimm den Motor vorsichtig vom Rahmen ab, damit die
Kabel nicht beschädigt werden.
6
6
6
6
5
6
6
7. Trenne das Kabel ab, das vom Akku zum Motor führt,
sowie die Kabel des Geschwindigkeitssensors und des
Displays.
7
ORBEA | 105
D E
6
