110 | ORBEA

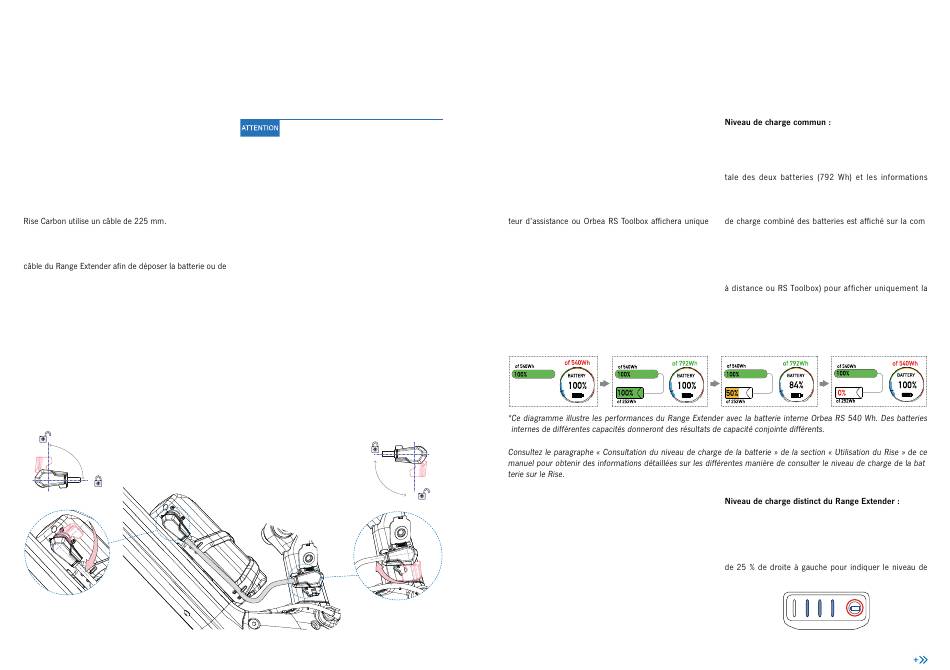

CONNEXION DU RANGE EXTENDER
AU SYSTÈME
Levez les onglets de verrouillage sur le câble de connexion
du Range Extender avant de le connecter à la batterie.
Branchez le câble sur le port de charge du Range Exten-
der. Ouvrez le port de charge du vélo et branchez le câble
du Range Extender.
La longueur du câble de connexion du Range Extender
varie en fonction du modèle de vélo Orbea compatible. Le
Abaissez les onglets de verrouillage aux deux extrémités
du câble pour sécuriser la connexion. Pour débrancher le
la charger, soulevez d'abord les onglets de verrouillage,
puis tirez doucement sur le connecteur.
MAN UEL T ECHNI QUE
Si votre vélo était sous tension au moment
de connecter le Range Extender sur le port
de charge du vélo, le système se met hors
tension et il faudra à nouveau mettre le vélo
sous tension.
Ce comportement s'explique par le fait que
le système doit redémarrer pour reconnaître
la batterie Range Extender en tant qu'organe
du système d'alimentation.
Une fois que vous aurez mis le vélo sous
tension avec le Range Extender connecté,
celui-ci sera opérationnel. Il n'est pas né-
cessaire de mettre le Range Extender sous
tension. Si le Range Extender est débranché
du vélo lorsque celui-ci est sous tension, le
vélo s'éteint et il faudra à nouveau le mettre
sous tension pour que le système sache que
seule la batterie interne alimente le système.
BLUE PAPER RISE CARBON · 20 2 3
UTILISATION DU RANGE
EXTENDER
Le Range Extender alimente directement le moteur élec-
trique Shimano EP8 RS. Si vous utilisez le Rise avec le
Range Extender connecté, seul le Range Extender ali-
mentera le moteur électrique jusqu'à l'épuisement de sa
charge.
Une fois le Range Extender déchargé, c'est la batterie in-
terne qui alimentera le moteur électrique, pour autant qu'il
lui reste de la charge. À ce moment, l'écran, le commuta-
ment le niveau de charge de la batterie interne.
AFFICHAGE DU NIVEAU DE
C H ARGE
Quand le Range Extender est connecté au Rise (après
avoir mis le Rise sous tension après la connexion du
Range Extender), le système calcule la capacité to-
relatives à la charge restante dans le système seront
fournies sous la forme de la somme des niveaux de
charge et des capacités des deux batteries. Le niveau
-
mande Shimano et/ou dans le champ de données Or-
bea RS Toolbox pour les appareils Garmin compatibles.
Quand la batterie Range Extender est connectée au vélo
et qu'elle se décharge, le système exploite à nouveau
les méthodes disponibles (écrans, levier de commande
charge disponible dans la batterie interne en tenant
compte de la capacité totale de la batterie interne et
non pas la capacité totale du système constitué de la
batterie interne et du Range Extender.
Appuyez une fois sur le bouton principal du Range Exten-
der pour connaître le niveau de charge.
Les DEL s'allument pendant 5 secondes par intervalle
charge actuel.
ORBEA | 111
