90 | ORBEA
PASSAGGIO DEI CAVI DEI COMPONENTI
SHIMANO NELL'ATTACCO MANUBRIO
E NEL MANUBRI O
L'installazione dei componenti del sistema di ser-
voassistenza elettrica richiede conoscenze avan-
zate e può andare oltre le capacità della maggior
parte degli utenti.
diagnosi, la riparazione e l'installazione dei com-
ponenti dell'impianto elettrico della Rise. I danni
ai componenti causati da un'installazione non cor-
retta potrebbero far decadere la garanzia su tali
componenti.
La Rise monta i manubri della gamma OC
Components Mountain Control che presenta-
no un foro nella parte posteriore dell'area di
ciascuna estremità del manubrio per consen-
tire il passaggio interno dei cavi del teleco-
mando del sistema elettrico e del comando
cambio Di2 (modelli selezionati).
È possibile montare manubri non-OC senza
opzione di cablaggio interno al manubrio. In
questo caso, i cavi del telecomando dell'im-
pianto elettrico e del comando cambio Di2
verranno fatti passare all'esterno del manu-
brio montato. Rise utilizza gli attacchi manu-
brio della gamma OC Components Mountain
Control, che consentono ai cavi dell'impianto
elettrico di entrare attraverso una scanalatu-
ra nella parte inferiore dell'attacco manubrio
per passare all'interno dei manubri OC.
connettore Shimano Di2 può essere stato in-
stallato all'interno dell'attacco manubrio OC
(vedere le immagini seguenti per le diverse
opzioni di assemblaggio).
MANUALE TECNICO
Se si monta un attacco manubrio non-OC
utilizzando il collettore universale per la se-
serie sterzo del presente manuale), potrebbe
essere necessario far passare il cablaggio
dell'impianto elettrico e il connettore Di2
all'esterno dell'attacco manubrio se l'attacco
appena installato non dispone di un'opzione
per ospitare il connettore Di2 all'interno del
corpo dell'attacco manubrio.
Orbea non garantisce la compatibilità di at-
-
del montaggio di nuovi componenti prima di
installarli.
Le eventuali lesioni personali e i danni mate-
riali derivanti da componenti non compatibili
e/o da un'installazione non corretta non sono
coperti dalle condizioni di garanzia.
BLUE PAPER RISE CARBON · 20 2 3

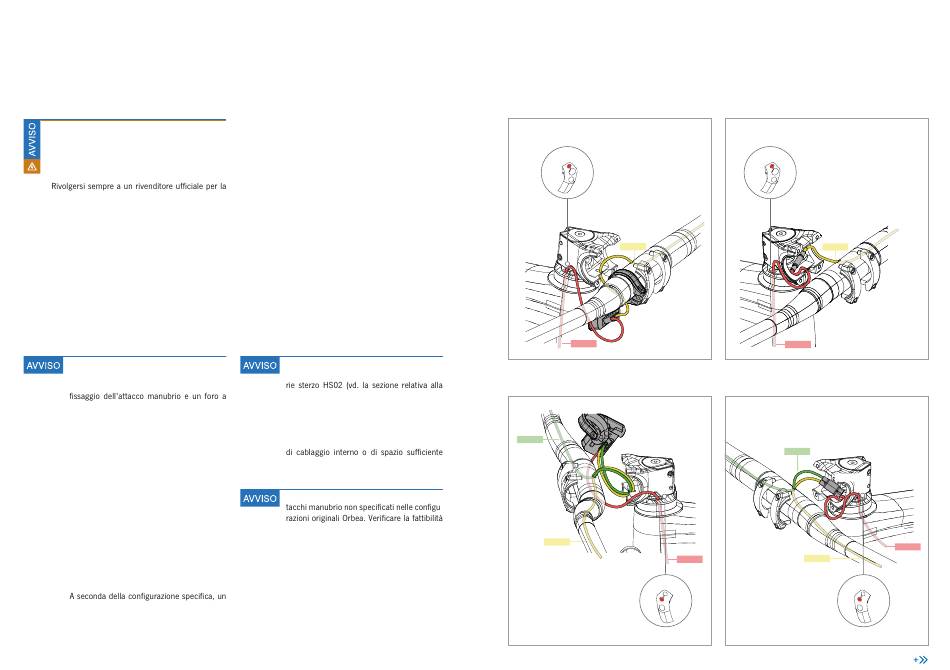

CABLAGGIO NEGLI ATTACCHI MANUBRIO OC
COMPONENTS MOUNTAIN CONTROL
Opzione 1: Con display Shimano SC-EN600 /
trasmissione meccanica
Vd. sezione
cablaggio meccanico
R3
a SW-EN600-L
700mm
EW-SD300
SC-EN600
1200mm
EW-SD300
dal motore
Opzione 3: Con display Shimano SC-EN600 /
trasmissione elettronica
a SW-M8150-IR
700mm
SC-EN600
EW-SD300
700mm
EW-SD300
1200mm
EW-SD300
a SW-EN600-L
dal motore
L3
Vd. sezione
cablaggio meccanico
ORBEA | 91
Opzione 2: Senza display Shimano SC-EN600 /
trasmissione meccanica
Vd. sezione
cablaggio meccanico
R3
a SW-EN600-L
700mm
EW-JC302
EW-SD300
1200mm
EW-SD300
dal motore
Opzione 3: Senza display Shimano SC-EN600 /
trasmissione elettronica
a SW-M8150-IR
700mm
EW-SD300
EW-JC304
1200mm
EW-SD300
700mm
dal motore
EW-SD300
a SW-EN600-L
L3
Vd. sezione
cablaggio meccanico
