DÉSASSEMBLAGE DE LA BATTERIE INTERNE RS
INFORMATIONS POUR LES REVENDEURS ORBEA
L'installation des composants du système
d'assistance au pédalage électrique requiert
des connaissances poussées et il se peut que
la majorité des utilisateurs ne possèdent pas
diagnostic des composants du circuit élec-
trique du Rise, les réparer ou les installer.
Les composants endommagés suite à une
installation incorrecte peuvent être exclus de
la garantie.
des batteries internes aux revendeurs Orbea
agréés dans la mesure où la procédure re-
quiert la dépose de composants majeurs du
vélo et du système électrique. Si vous comp-
tez voyager avec votre vélo et que vous devez
retirer la batterie, emmenez toujours le vélo
chez un revendeur Orbea pour éviter d'en-
le fonctionnement adéquat et sûr de l'en-
semble des composants.
La pose incorrecte des composants peut en-
traîner leur dysfonctionnement, ce qui peut
provoquer des accidents et des blessures
graves. La méthode de dépose et de pose de
la batterie interne est identique pour les bat-

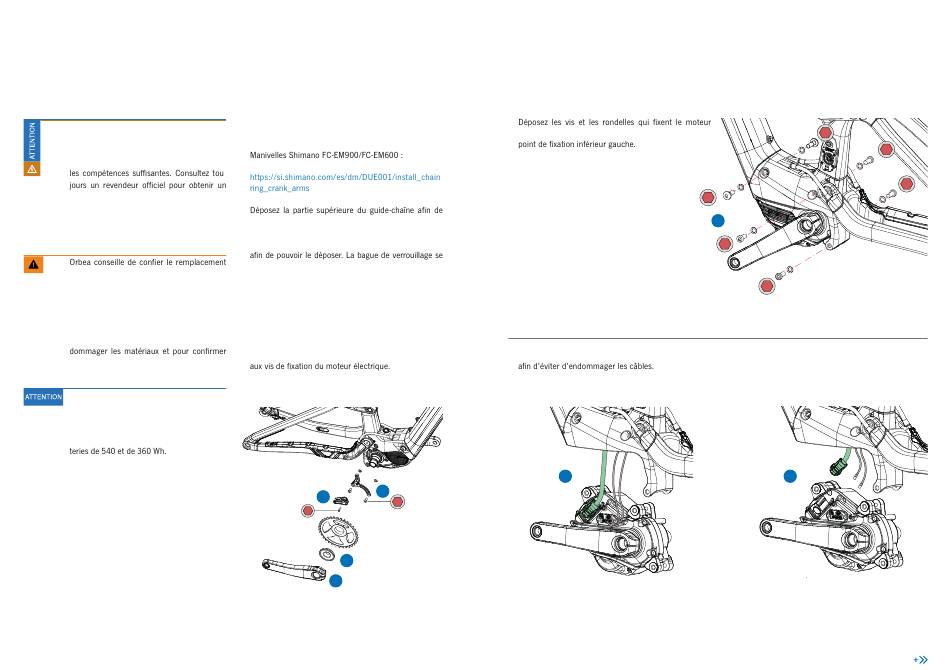

MAN UEL T ECHNI QUE
1. Démontez la manivelle droite conformément aux ins-
tructions du fabricant.
-
2.
pouvoir démonter le plateau.
3. Déposez la bague de verrouillage Shimano du plateau
desserre en tournant vers la droite.
La roue arrière et la chaîne doivent être montées pour
pouvoir empêcher la rotation du plateau en bloquant
la roue arrière au moment de desserrer la bague de
verrouillage. Déposez la bague de verrouillage à l'aide
des outils Shimano TL-FC39 et TL-FC33.
4. Déposez le corps du guide-chaîne pour pouvoir accéder
4
2
4
2.5
3
1
BLUE PAPER RISE CARBON · 20 2 3
5.
électrique au cadre, ainsi que la bague inférieure du
-
6. Retirez soigneusement le moteur électrique du cadre
6
6
6
6
5
6
6
7. Débranchez le câble reliant la batterie au moteur élec-
trique ainsi que les câbles de l'écran et du capteur de
vitesse.
7
ORBEA | 105
F R
6
