1 Câblage Des Composants Mécaniques - Orbea Blue Paper Rise Carbon 2023 Manual Tecnico

76 | ORBEA

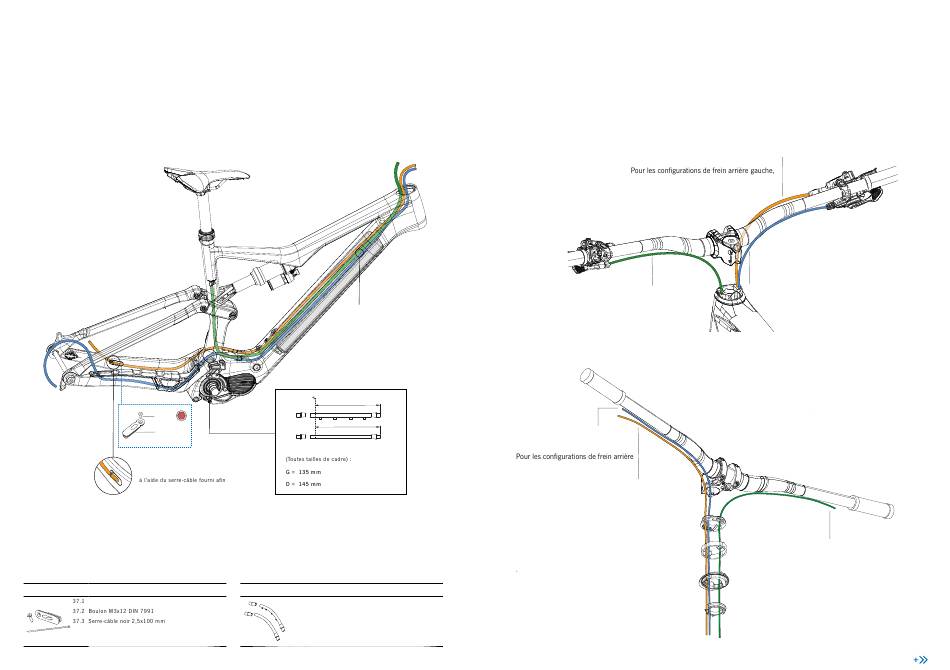

2 1 CÂBLAGE DES COMPOSANTS MÉCANIQUES
C Â B L A G E D A N S L E C A D R E P O U R L E D É R A I L L E U R , L E F R E I N A RR I È R E .
E T L A COMM A NDE A U GUI DO N DE T IGE D E SE LLE T ÉLESC OPIQ U E
37.2 2
2 N.m
37.1
Fixez la durite autour de la butée
d'éviter tout frottement contre les rayons.
37 GUIDE CÂBLE DE FREIN + SERRE-CÂBLE POUR BASE
A RR I È R E
RÉF. : X988
Guide de câble de frein pour base arrière
MAN UEL T ECHNI QUE
Câbles au-dessus
de la batterie.
Sans croisement
L
R
Couper les durites à la longueur prescrite
3 8 KIT DE DURITE BRAS OSCILLANT-TRIANGLE
DU RI S E
QT É RÉF. : X220
1 38.1 Durite tout suspendu (taille unique)
38.2 Attache de capteur durite tout suspendu
1
(taille unique)
1
38.3 Extrémité de durite tout suspendu
BLUE PAPER RISE CARBON · 20 2 3
A C H E M I N E M E N T D E S C Â B L E S D A N S
LE JEU DE DIREC T ION SIC HS02
38
Dérailleur arrière
gauche, la durite entre dans
le jeu de direction via l'œillet droit
QTÉ
1
1
2
Frein arrière
la durite entre dans le jeu de direction
via l'œillet droit
Dérailleur arrière
Tige de selle télescopique
Frein arrière
ORBEA | 77
F R
Tige de selle télescopique
