88 | ORBEA

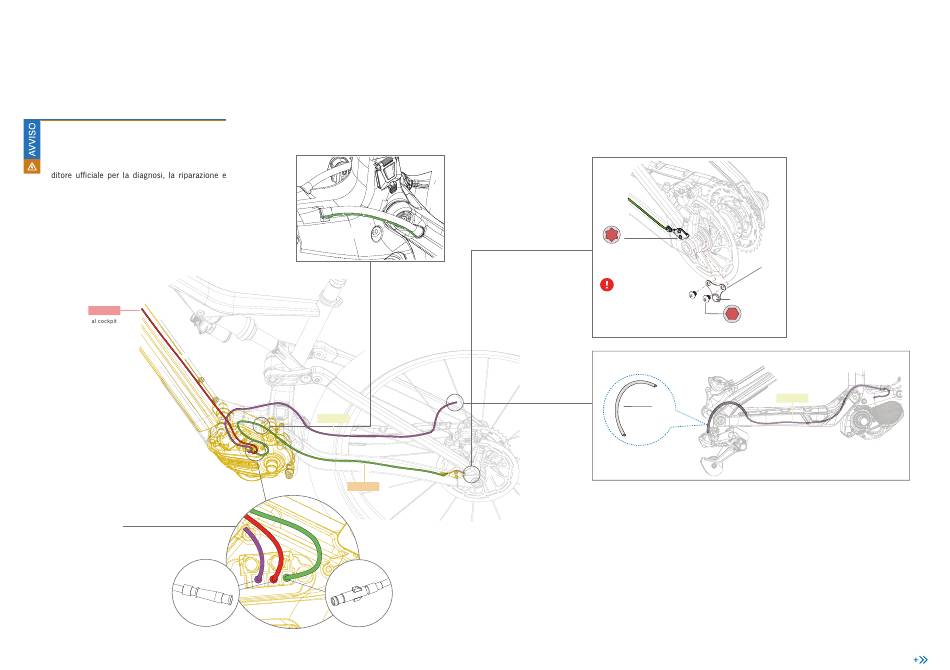

CABLAGGIO DEI COMPONENTI
SH I M ANO ATT RAVER SO I L T ELA I O
L'installazione dei componenti del sistema di ser-
voassistenza elettrica richiede conoscenze avan-
zate e può andare oltre le capacità della maggior
parte degli utenti. Rivolgersi sempre a un riven-
l'installazione dei componenti dell'impianto elet-
trico della Rise. I danni ai componenti causati
da un'installazione non corretta potrebbero far
decadere la garanzia su tali componenti.
Per le opzioni di installazione e collegamento dei
componenti sull'attacco manubrio e sul manubrio,
vedere la sezione seguente.
1200mm
EW-SD300
Opzione trasmissione Di2
MANUALE TECNICO
900mm
EW-SD300
EW-SS301
760mm
BLUE PAPER RISE CARBON · 20 2 3
T10
0.6 N.m
VD. CENTERLOCK
COMPATIBILITÀ
ROTORE
20
Opzione Di2 RD-M8150
ORBEA | 89
19
6 BULLONI
Magnete
3
2.5 N.m
900mm
EW-SD300
VD. ELENCO DEI COMPONENTI ALLA
FINE DI QUESTA SEZIONE
