114 | ORBEA

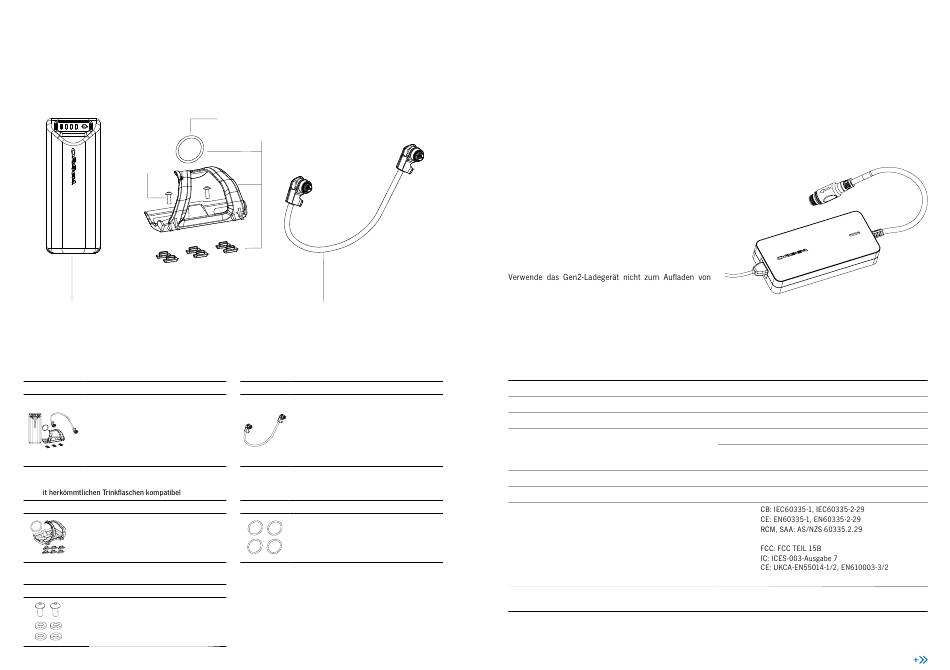

ERSATZTEILE FÜR DEN RANGE EXTENDER
53
49
49 RS RANGE EXTENDER 252 WH GEN2
ART.-NR.: Y045
Enthält alle für die Montage des Range
Extender Akkus benötigten Teile
· Akku Range Extender 252 Wh Gen2
· Flaschenhalter Range Extender
· Kunststoff-Rahmenschützer
· Ladebuchsen-Verbindungskabel
· Sicherungsgummi
51 FLASCHENHALTER RANGE EXTENDER GEN0/GEN1/GEN2
M
ART.-NR.: X223
29.1 Flaschenhalter Range Extender Gen0/
Gen1/Gen2
29.2 Kunststoff-Rahmenschützer
29.3 Sicherungsgummi
5 3 SCHRAUBEN-KIT FÜR RISE FLASCHENHALTER
ART.-NR.: XA80
53.1 Schraube M5 x 10
53.2 Unterlegscheibe 6,2 x 10 x 2
TECHN I SCH ES HAN DB UCH
52
51
50
50 VERBINDUNGSKABEL RANGE EXTENDER GEN1/GEN2 225 mm
ANZ . ART.-NR.: XA86
Verbindungskabel Range Extender Gen1/
Gen2 225 mm
1
1
6
1
1
5 2 SATZ SICHERUNGSGUMMIS FÜR RANGE EXTENDER
ANZ . ART.-NR.: X224
Sicherungsgummi 40 x 3,5
1
6
1
ANZ .
2
4
BLUE PAPER RISE CARBON · 20 2 3
28 S M A RT C HA RG E R R S 2 A - 4 A G E N2
HINWEIS ZUR KOMPATIBILITÄT VON GEN2-
ANTRIEBSSYSTEMKOMPONENTEN
Die Orbea Antriebssystemkomponenten (integrierter Akku
mit 540 Wh oder 360 Wh, Range Extender, Kabelbaum
und Smart Charger), die als Gen2 gekennzeichnet sind,
sind nicht mit Rise-, Kemen- oder Urrun-Modellen aus Bau-
reihen vor 2023 kompatibel, bei denen Orbea Antriebssys-
temkomponenten vom Typ Gen0 und Gen1 verbaut sind.
Die Orbea Ebike Systems-Komponenten aus der 2023er
Baureihe sind auf Kompatibilität mit den Motoren EP801
und EP6 von Shimano sowie Gen2-Komponenten von Shi-
mano ausgelegt.
Akkus älterer Orbea Systeme.
TE CHNI SCHE DATE N DE S SM ART C H ARGE R RS 2 A - 4 A GEN2
AN Z.
EINGANG
1 AUSGANG
LADESTROM INTEGRIERTER AKKU RS 540 WH
LADESTROM RANGE EXTENDER RS 252 WH
TEMPERATURBEREICH ZUM AUFLADEN
LADEPROZESSANZEIGE
AN Z.
4
ZERTIFIZIERUNGEN
KOMPATIBILITÄT
ORBEA | 115
100 - 240 V. 50 - 60 HZ. AC
42 V, 4 A DC
4 A
2 A
Der Smart Charger RS erkennt, welcher Akku angeschlossen ist,
und passt den Ladestrom entsprechend an.
0 ºC - 40 ºC
LED für Ladevorgang und Fehler
UKCA-BS/EN60335-1, BS/EN60335-2-29
C-TICK-AS/NZS CISPR 14.1"
Kompatibel mit RS Gen2-Systemen bei Orbea Modellen mit
Shimano Motor EP801/EP6 ab Baureihe 2023
