106 | ORBEA
8.

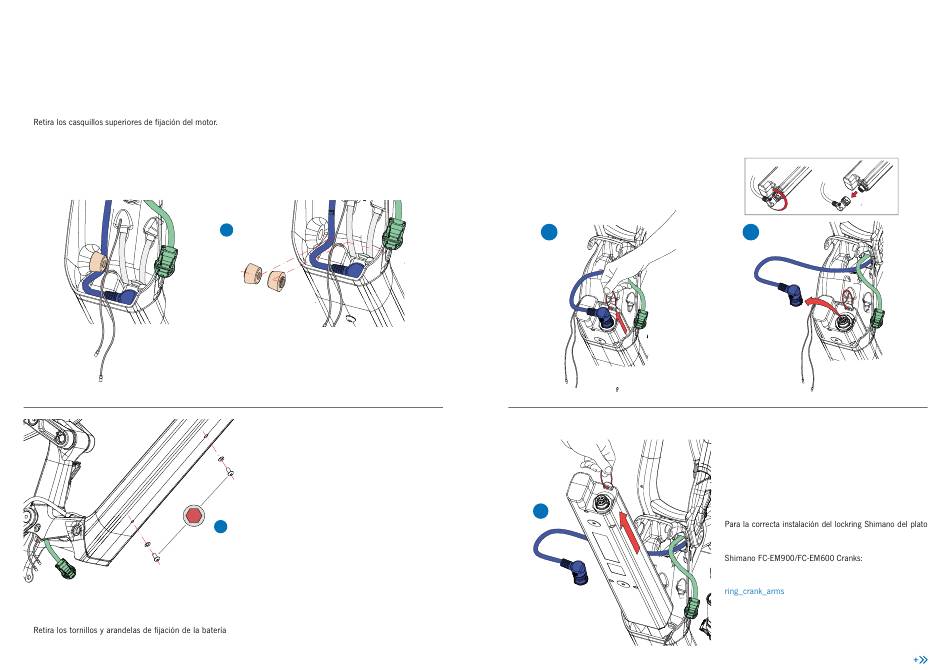

Recuerda que, al volver a instalar los casquillos al insta-
lar el motor, el cable de conexión de la batería debe ser
guiado por encima del casquillo izquierdo para permitir
la instalación del motor.
6
9.
interna al tubo diagonal.
MANUAL TÉCNICO
8
9
BLUE PAPER RISE CARBON · 20 2 3
10. Tira de la brida de la batería para sacar la batería del
tubo diagonal hasta que el conector del cable de la
batería sea fácimente accesible.
10
12. Retira la batería del tubo diagonal.
12
ORBEA | 107
11. Desconecta el cable de la batería girando el anillo de
seguridad hacia la izquierda y tirando del conector.
11
INSTALACIÓN DE LA BATERÍA INTERNA
Para volver a instalar la batería interna, sigue el proceso
opuesto al desmontaje de la misma.
Comprueba el guíado de cables y pares de apriete de to-
dos los componentes en las secciones de cada elemento
en este manual.
y de las bielas, consulta la documentación del fabricante.
https://si.shimano.com/es/dm/DUE001/install_chain-
