106 | ORBEA
8.

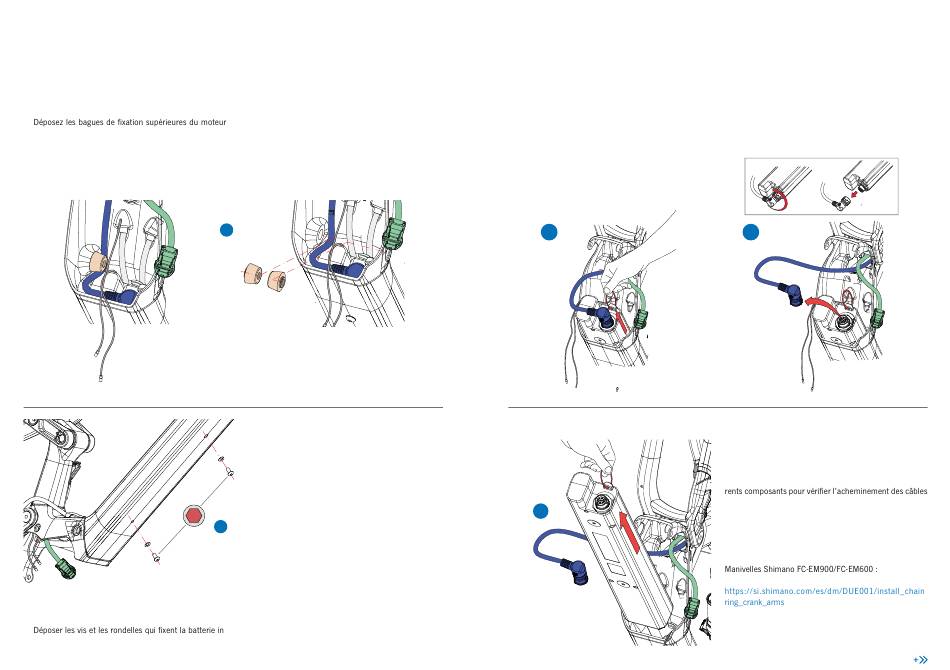

électrique. N'oubliez pas, au moment de reposer les ba-
gues supérieures lors de la pose du moteur électrique,
que le câble de connexion de la batterie doit être ache-
miné au-dessus de la bague gauche pour permettre la
pose du moteur électrique.
6
9.
terne sur le tube diagonal.
MAN UEL T ECHNI QUE
8
9
-
BLUE PAPER RISE CARBON · 20 2 3
10. Tirez sur le serre-câbles de la batterie pour extraire
la batterie du tube diagonal, jusqu'à ce que vous
puissiez accéder facilement au connecteur de câble
de la batterie.
10
12. Déposez la batterie du tube diagonal.
12
ORBEA | 107
11. Débranchez le câble de la batterie en faisant tourner
la bague de verrouillage vers la gauche et en tirant
sur le connecteur.
11

POSE DE LA BATTERIE INTERNE

Pour reposer la batterie interne, procédez dans l'ordre in-
verse de la dépose.
Consultez les sections de ce manuel consacrées aux diffé-
et le couple de serrage de chaque composant.
Pour poser correctement la bague de verrouillage Shima-
no sur le plateau et les manivelles, consultez la documen-
tation du fabricant.
