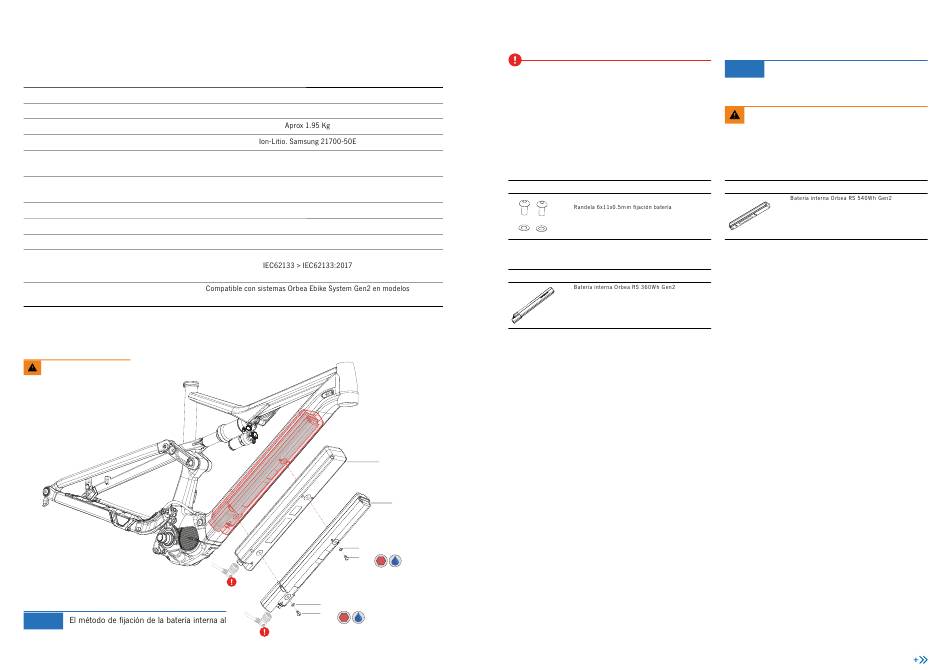

Fijación De La Batería Interna Rs Al Cuadro; Diagnóstico De Errores De Las Baterías Internas Rs - Orbea Blue Paper Rise Carbon 2023 Manual Tecnico

102 | ORBEA
ESPECIFICACIONES TÉCNICAS DE LA BATERÍA INTERNA RS 360WH GEN2
VOLTAJE
CAPACIDAD
PESO
CELDAS
TIEMPO DE CARGA 100% (4A)
Con RS Smart Charger
TIEMPO DE CARGA 80% (4A)
Con RS Smart Charger
MONTAJE
CONEXIÓN
ESTANQUEIDAD
CERTIFICACIONES
COMPATIBILIDAD
FIJACIÓN DE LA BATERÍA INTERNA RS AL CUADRO
Realiza siempre el par de apriete
recomendado por Orbea.
AVISO
cuadro es el mismo para la batería de 540Wh
y la de 360Wh
MANUAL TÉCNICO
36V
360 Wh
3.1 horas
2 horas
Interno. En tubo diagonal. No desmontable por usuario.
Cable harness a motor y puerto de carga
IPX6
ISO13849 > ISO13849-1:2015
UN 38.3
Orbea con motor Shimano EP801/EP6 desde gama 2023
47
48
46.2
46.1
6
5 N.m
46.2
46.1
6
5 N.m
BLUE PAPER RISE CARBON · 20 2 3
Consulta cómo realizar la conexión del cable har-
ness a la batería interna en la sección Cableado de
Componentes del Sistema Eléctrico y en la sección
de instalación de la batería interna más adelante.
46 KIT FIJACIÓN BATERÍA INTERNA RISE H 22
ART Nº: XA88
46.1 Tornillo aluminio amarre batería M6x9
46.2
48 BATERÍA INTERNA ORBEA RS 360WH GEN2
ART Nº: X975
DIAGNÓSTICO DE ERRORES DE LAS
BATERÍAS INTERNAS RS
(INFORMACIÓN PARA DISTRIBUIDORES)
La baterías interna Orbea RS no disponen de LEDs para
mostrar códigos de error en las mismas y no son diag-
nosticables mediante E-Tube Professional. Si existe un
problema en el sistema eléctrico de Rise, utiliza E-Tube
Professional para comprobar que el problema no reside en
otro de los componentes Shimano del sistema eléctrico.
Contacta con Shimano para proporcionar un informe del
sistema a través de una reclamación. Si Shimano te in-
forma de que el problema proviene de la batería interna,
contacta con Orbea a través de una reclamación.
AVISO
Consulta la sección de desmontaje e insta-
lación de la batería interna para conocer el
proceso de montaje completo.
Utiliza sólo tornillos originales Orbea para
amarrar la batería interna al cuadro de Rise.
47 BATERÍA INTERNA ORBEA RS 540WH GEN2
CA N T. ART Nº: X974
2
2
CA N T.
1
ORBEA | 103
ES
CAN T.
1
