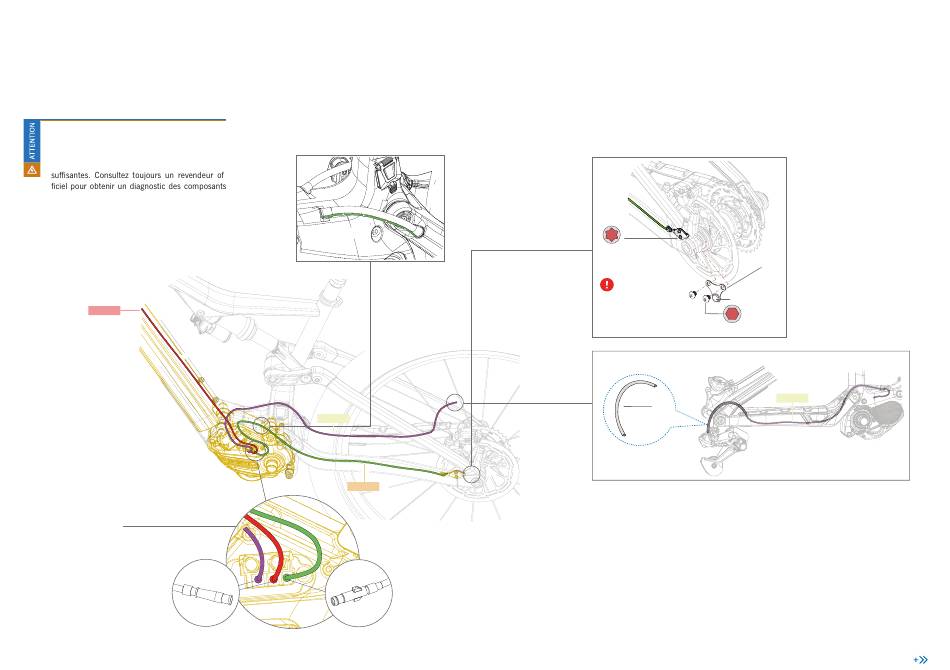

CÂBLAGE DES COMPOSANTS
SHIMANO DANS LE CADRE
L'installation des composants du système d'assis-
tance au pédalage électrique requiert des connais-
sances poussées et il se peut que la majorité des
utilisateurs ne possèdent pas les compétences
du circuit électrique du Rise, les réparer ou les
installer. Les composants endommagés suite à
une installation incorrecte peuvent être exclus
de la garantie. Consultez la section suivante pour
connaître les options d'installation et de connexion
pour les composants sur la potence et les cintres.
1200mm
EW-SD300
vers le poste
de pilotage
Option de transmission Di2
MAN UEL T ECHNI QUE
-
900mm
EW-SD300
EW-SS301
760mm
BLUE PAPER RISE CARBON · 20 2 3
T10
0.6 N.m
CF. COMPATIBILITÉ
AVEC LES DISQUES
CENTER LOCK
20
Option Di2 RD-M8150
ORBEA | 89
19
6 VIS
Aimant
3
2.5 N.m
900mm
EW-SD300
VOIR LA LISTE DES COMPOSANTS À LA
FIN DE CETTE SECTION
