72 | ORBEA

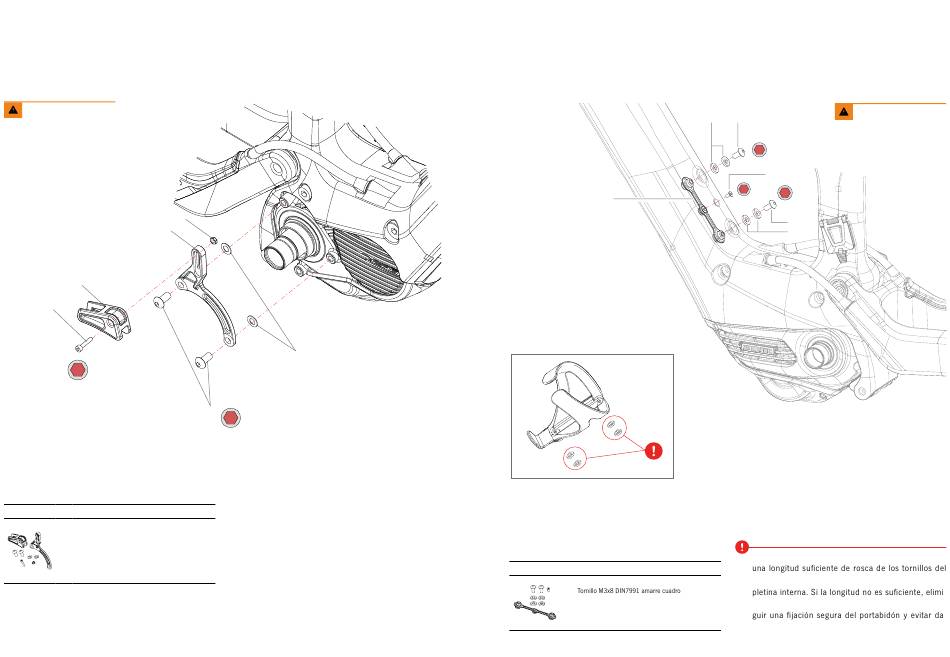

17 GUÍA CADENA
Realiza siempre el par de apriete
recomendado por Orbea.
34.5
34.1
34.2
34.4
2.5
2 N.m
34 KIT GUÍA CADENAS RISE
ART Nº: X221
34.1 Soporte guía cadena Rise
34.2 Guía cadena
34.3 Tornillo amarre motor EP8
34.4 Tornillo M3x15 DIN 912
34.5 Tuerca M3 amarre guía cadena
34.6 Arandela M6
34.6
34.3
4
4 N.m
CA N T.
1
1
2
1
1
2
MANUAL TÉCNICO BLUE PAPER RISE CARBON · 2023
1 8 FIJACIÓN PORTABIDÓN
35 KIT PLETINA INTERNA PORTABIDÓN RISE CB
ART Nº: X227
35.1 Pletina interna amarre portabidón
35.2
35.3 Tornillo portabidón M5x10
35.4 Arandela 6.2x10x2
35.4 35.3
3
5 N.m
35.2
2
35.1 2 N.m
Inside the frame
Al instalar un portabidón en Rise, asegúrate de que
CAN T.
portabidón quedan introducida en las roscas de la
1
1
2
na 2 o las 4 aralandelas suministradas hasta conse-
4
ñar las roscas de la pletina. Es necesario desmontar
el motor del cuadro para sustituir la pletina interna
de amarre del portabidón.
ORBEA | 73
ES
Realiza siempre el par de apriete
recomendado por Orbea.
3
5 N.m
35.3
35.4
-
-
