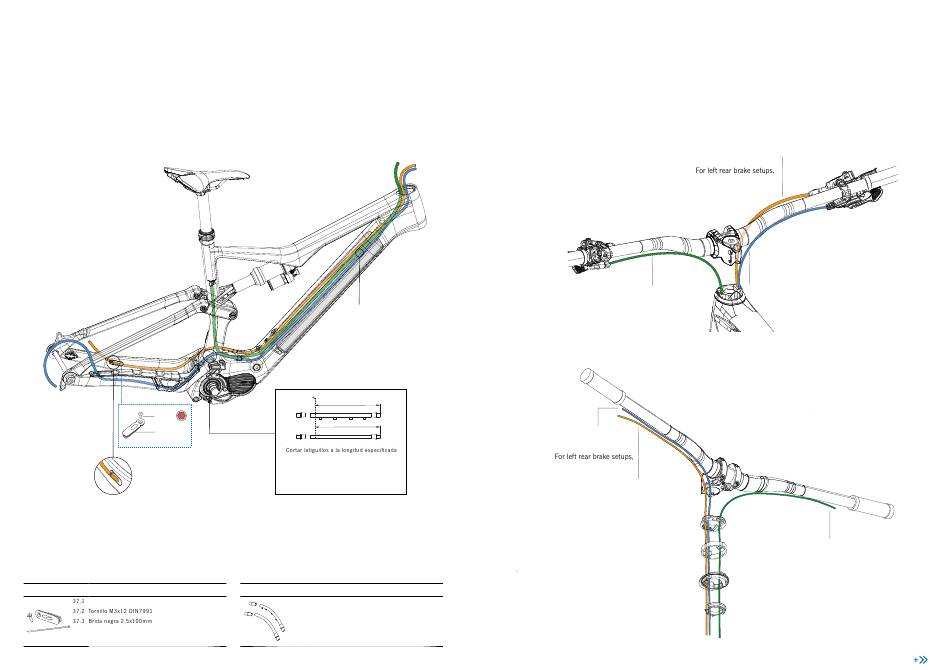

2 1 CABLEADO DE COMPONENTES MECÁNICOS
C A B L E A D O E N C U A DR O D E L C A M B I O , F R E N O T R A S E R O
Y R E M O T O D E L A T I J A T EL E S C Ó P I C A
37.2 2
2 N.m
37.1
Sujeta el latiguillo alrededor del tope
con la brida incluída para evitar que
roce con los radios
37 GUÍA CABLES FRENO BASE+BRIDA
ART Nº: X988
Guía cable freno base
Cables por encima
de la batería
Sin cruzarse
L
R
(Todas las tallas de cuadro):
L = 135 mm
R = 145 mm
3 8 KIT LATIGUILLOS TRIÁNGULO-BASCULANTE RISE
CANT. ART Nº: X220
1 38.1 Latiguillo FS (Medida única)
1 38.2 Latiguillo FS clip sensor (Medida única)
1 38.3 Tope latiguillo FS
MANUAL TÉCNICO BLUE PAPER RISE CARBON · 20 2 3
CA BLE A DO A T R AV É S DE DIRECCIÓN
S I C H S 0 2
38
Rear derailleur
the hose enters the headset
through the right grommet
CAN T.
1
1
2
Rear brake
the hose enters the headset
through the right grommet
Rear derailleur
Dropper seatpost
Rear brake
ORBEA | 77
ES
Dropper seatpost
