S PI N BLO CK-FUNKTI O N . L EN KA N -
SCHLAGBEGRENZER AM STEUERSATZ

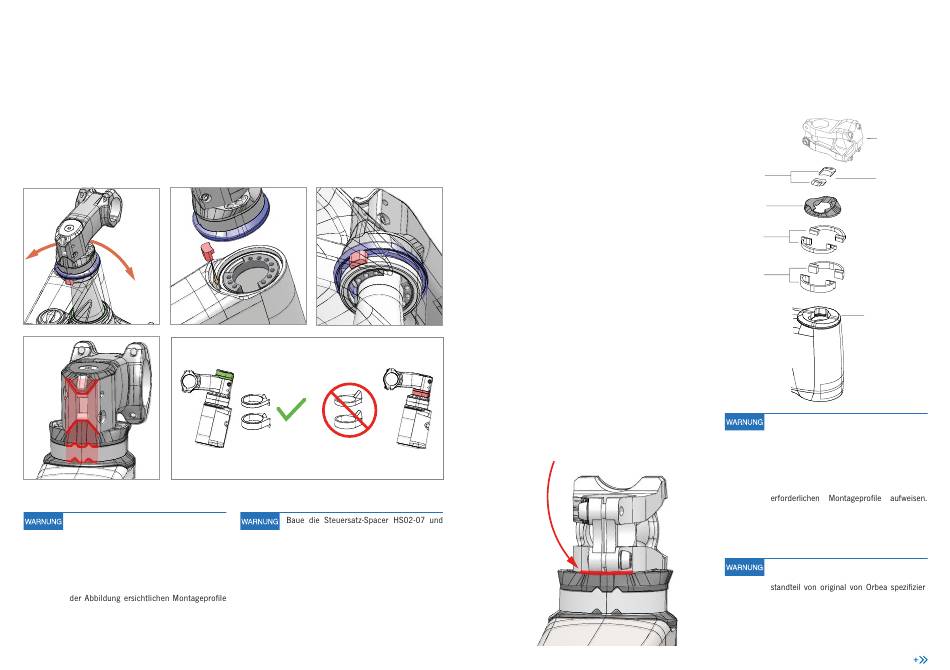

Der Steuersatz des Rise Carbon ist mit einer Spinblock-
Funktion ausgestattet, die die Rotation des Steuersatzes
auf 164º begrenzt, sodass uneingeschränkte Manövrier-
fähigkeit besteht, aber zugleich verhindert wird, dass der
Lenker und seine Komponenten bei einem Sturz an den
164º
Damit die Spinblock-Funktion einwandfrei
arbeitet, müssen alle Komponenten des
Steuersatzes einschließlich des Vorbaus
kompatibel mit Spinblock sein.
Rahmenabdeckung, Steuersatz-Spacer, SIC-
Kabelführung und Vorbau müssen die in
aufweisen, damit sichergestellt ist, dass die
Rotationsbegrenzung des Steuersatzes auf
den Vorbau übertragen wird.
TECHN I SCH ES HAN DB UCH
Rahmen schlagen. Die Spinblock-Funktion wird durch
einen Anschlag im hinteren Teil des Steuerrohrs und durch
einen Rotationskanal im unteren Teil des Steuersatzde-
ckels (bzw. die Kabelführung bei „Low Stack"-Montagen)
erzielt, die die Rotation der Baugruppe begrenzen.
HS02-08 nicht unter dem Vorbau ein. Sie
eignen sich nicht für eine solche Montage
und könnten beschädigt werden. Bei Einbau
dieser Spacer unter dem Vorbau ist eine Be-
einträchtigung der Spinblock-Funktion mög-
lich. Arbeitet diese Funktion nicht einwand-
frei, kann es passieren, dass der Rahmen im
Falle eines Sturzes Schaden nimmt. Mate-
rialschäden, die durch den unsachgemäßen
Einbau von Komponenten entstehen, sind
nicht durch die Gewährleistung abgedeckt.
BLUE PAPER RISE CARBON · 20 2 3
VERWENDUNG VON VORBAUTEN
OHNE SPIN BLO C K-FUNKTION
Herkömmliche Vorbauten ohne Spinblock-Funktion, die
kompatibel mit der Verwendung runder Steuersatz-Spacer
sind, können am Rise Carbon verwendet werden, wenn die
„Regular Stack" SIC-Kabelführung durch die universelle
SIC-Kabelführung (10.1) ersetzt wird.
SIEHE AUFLISTUNG DER KOMPONENTEN AM ENDE
DIESES ABSCHNITTS
Keine Spinblock-Funktion
bei Universal- Kabelführung und
herkömmlichen Vorbauten
ORBEA | 63
D E
Standard Nicht-
OC-Vorbau
Siehe Abschnitt
7
„Kabelverlegung"
10
5.2
5.1
4
Die Verwendung von Standardvorbauten, die
nicht mit der Spinblock-Funktion kompatibel
sind, führt dazu, dass die Rotationsbegren-
zung am Steuersatz wirkungslos wird, da die
Rotationsbegrenzung nicht an den Vorbau
übertragen werden kann, weil die Univer-
sal-Kabelführung und der Vorbau nicht die
Dies muss beachtet werden, wenn Nicht-OC-
Vorbauten verbaut werden, für die die Ver-
wendung der universellen SIC-Kabelführung
erforderlich ist.
Orbea übernimmt keine Garantie für die
Kompatibilität von Vorbauten, die nicht Be-
-
ten Aufbauten sind. Stelle sicher, dass die
Maße des vorgesehenen Vorbaus eine kor-
rekte Montage aller Komponenten und die
Einführung der Kabel und Außenhüllen durch
die SIC-Kabelführung ermöglichen.
