106 | ORBEA

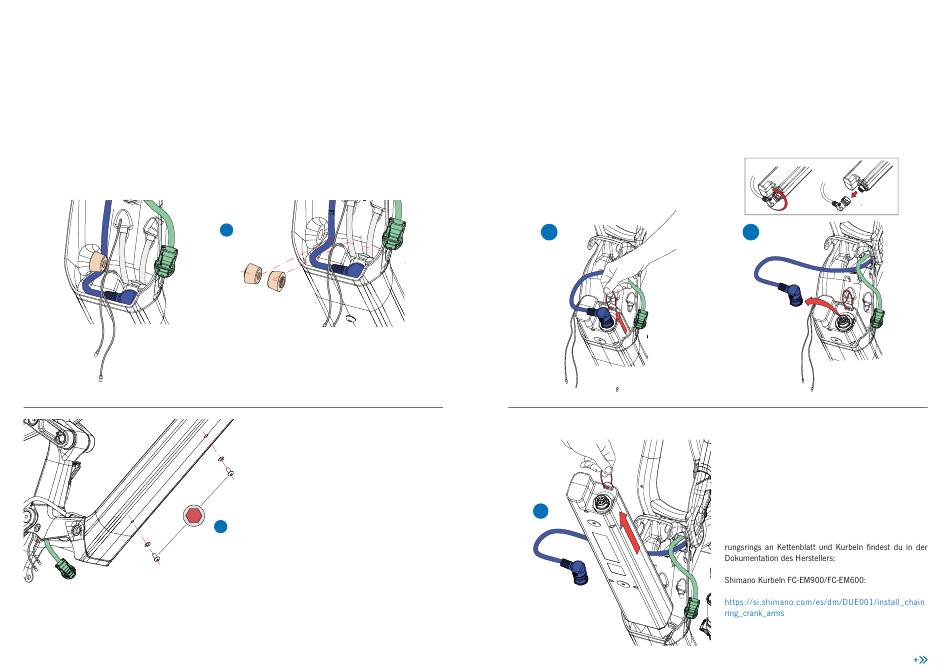

8. Entferne die oberen Motorbefestigungsbuchsen.
Denke daran, dass das Akkuverbindungskabel beim
Wiedereinbau der Buchsen und des Motors über die
linke Buchse geführt werden muss, damit der Motor
eingebaut werden kann.
6
9. Entferne die Schrauben und Unterlegscheiben, mit
denen der integrierte Akku am Unterrohr befestigt ist.
TECHN I SCH ES HAN DB UCH
8
9
BLUE PAPER RISE CARBON · 20 2 3
10. Ziehe an dem am Akku befestigten Kabelbinder. So
ziehst du den Akku aus dem Unterrohr, bis der Ste-
cker des Akkukabels gut zu erreichen ist.
10
12. Ziehe den Akku aus dem Unterrohr.
12
ORBEA | 107
11. Trenne das Akkukabel ab, indem du den Sicherungs-
ring nach links drehst und am Stecker ziehst.
11
EINBAU DES INTEGRIERTEN AKKUS
Zum Wiedereinbau des integrierten Akkus führst du die für
den Ausbau beschriebenen Schritte in umgekehrter Rei-
henfolge durch.
Bezüglich der Kabelführung und Anzugsdrehmomente der
einzelnen Komponenten nimm auf die jeweiligen Abschnit-
te dieses Handbuchs Bezug.
Informationen zur richtigen Montage des Shimano Siche-
D E
-
