110 | ORBEA

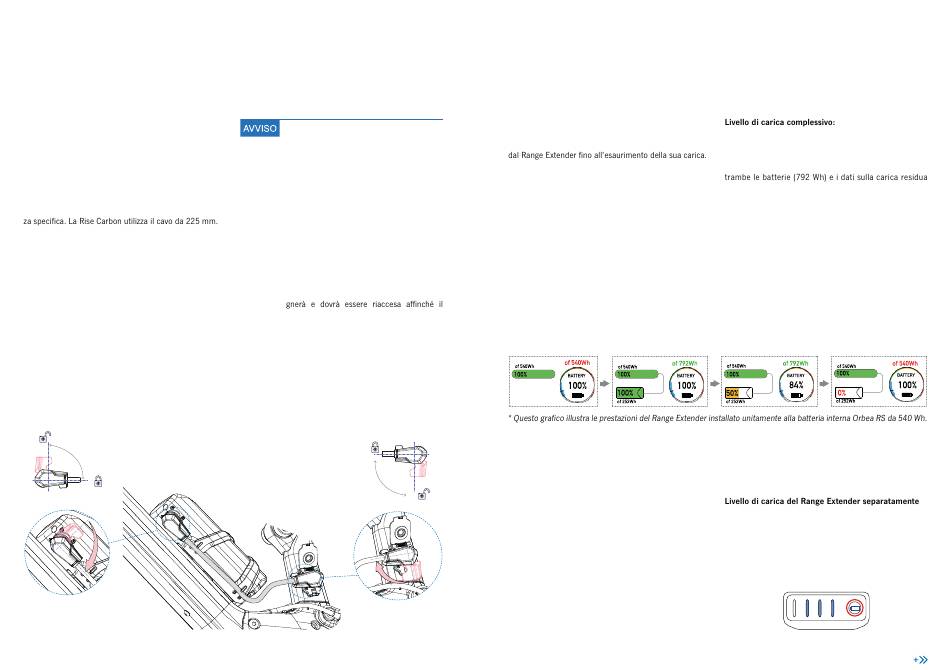

COLLEGAMENTO DEL RANGE
EXTENDER ALLA BICI RISE
Sollevare le linguette di bloccaggio del cavo di collega-
mento del Range Extender prima di collegarlo alla batteria.
Collegare il cavo alla porta di ricarica del Range Extender.
Aprire la porta di carica della bicicletta e collegare il cavo
del Range Extender.
I diversi modelli di bici Orbea compatibili utilizzano un
cavo di collegamento del Range Extender di una lunghez-
Abbassare le linguette di bloccaggio del cavo alle due
estremità per assicurare il collegamento. Per scollegare il
cavo del Range Extender per rimuovere o per ricaricare la
batteria, sollevare prima le linguette di bloccaggio del cavo
e poi tirare delicatamente il connettore.
MANUALE TECNICO
Se la bicicletta era accesa al momento del
collegamento del Range Extender, il sistema
si spegnerà automaticamente e sarà neces-
sario riaccendere la bici.
Questo accade perché il sistema deve riavviar-
si per riconoscere la batteria del Range Exten-
der come parte del sistema di alimentazione.
Una volta accesa la bici con il Range Exten-
der collegato, il Range Extender sarà in fun-
zione. Non è necessario accendere il Range
Extender.
Se il Range Extender viene scollegato dalla
bici mentre questa è accesa, la bici si spe-
sistema possa riconoscere che il sistema è
alimentato solo dalla batteria interna.
BLUE PAPER RISE CARBON · 20 2 3
FU NZIONAM ENTO DE L RA NG E
EXTENDER
Il Range Extender alimenta il motore Shimano EP8 RS
direttamente. Quando si utilizza la Rise con il Range Ex-
tender collegato, il motore sarà alimentato esclusivamente
Una volta esaurita la carica del Range Extender, la batteria
interna inizierà ad erogare energia al motore, se contiene
una carica residua. In tale momento, il display, l'interrutto-
re o l'app Orbea RS Toolbox inizieranno visualizzare solo il
livello di carica della batteria interna.
Batterie interne con capacità diverse daranno risultati diversi in termini di capacità complessiva.
Consultare il paragrafo "Visualizzazione del livello di carica della batteria" nella sezione "Uso della Rise" del presente
manuale per informazioni dettagliate sulle diverse modalità di visualizzazione del livello di carica della batteria sulla Rise.
ORBEA | 111
VISUALIZZAZIONE LIVELLO
DI CARICA
Con il Range Extender collegato alla Rise (dopo aver ac-
ceso la Rise successivamente al collegamento del Range
Extender), il sistema calcolerà la capacità totale di en-
del sistema corrisponderanno alla somma dei livelli di
carica in relazione alla capacità di entrambe le batterie.
Il livello di carica combinato delle batterie sarà visibile sul
comando o i display Shimano e/o nel campo dati Orbea RS
Toolbox per i dispositivi Garmin.
Quando il Range Extender è collegato alla bicicletta e
la sua carica è esaurita, il sistema visualizzerà tramite i
dispositivi disponibili (display, comando a distanza o RS
Toolbox), solo la carica residua disponibile della batteria
interna in luogo della capacità totale combinata della
batteria interna e del Range Extender.
Per conoscere il livello di carica corrente, premere una
volta il pulsante principale della batteria Range Extender.
Le luci LED mostreranno il livello di carica corrente per
incrementi del 25% da destra a sinistra, accendendosi per
5 secondi.
