3 1 CONEXIÓN DEL SISTEMA EP801 EN RISE A ETUBE
P R OFE SSIO NA L ME DI A NT E I N TERFAZ S M- PCE02
(INFORMACIÓN PARA DISTRIBUIDORES)
La conexión y diagnóstico del sistema Shimano STEPS me-
diante la herramienta Etube Professional debe ser realiza-
da por un distribuidor autorizado. Como usuario, recuerda
que puedes usar la aplicación para móviles Etube Project
Cyclist para conector tu bicicleta, personalizar el sistema y
realizar ciertos diagnósticos.
Para acceder a toda la información de Shimano EP801 en
Etube, actualiza tu versión del software a Etube Project 5
a la última versión:
dows.html

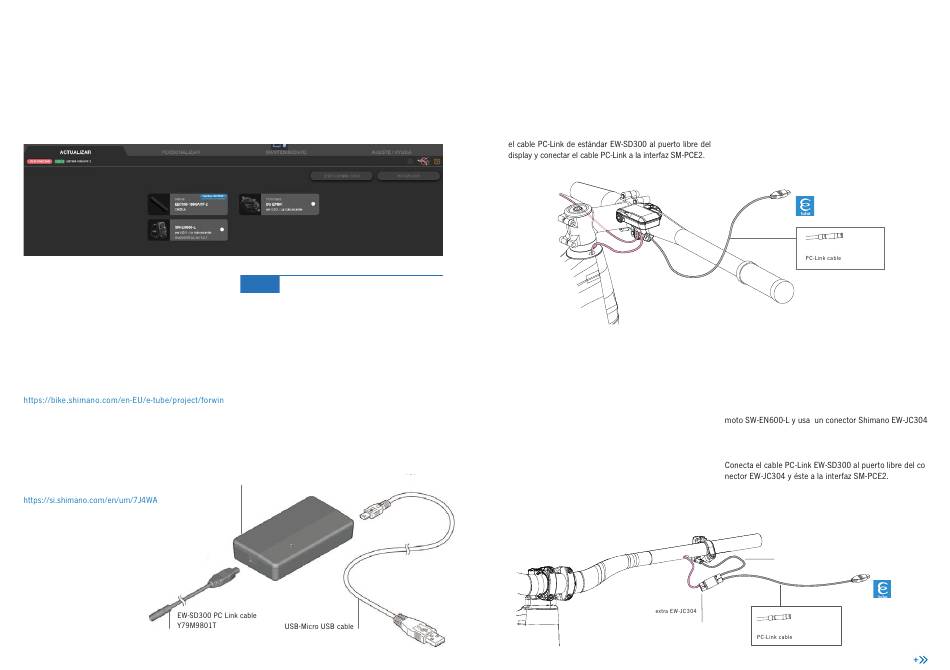

Para la conexión del sistema eléctrico Shimano EP801 a
Etube Professional es preciso contar con el interfaz Shi-
mano SM-PCE02. También es posible la conexión y diag-
nóstico de componentes de manera individual. Consulta el
manual de la herramienta E-Tube Professional:
MANUAL TÉCNICO
AVISO
Uso de la interfaz Shimano SM-PCE1:
El sistema también puede ser conectado a
Etube Professional mediante la herramienta
de diagnóstico de Shimano SM-PCE1.
Para la conexión usando la PCE1, es nece-
sario hacerlo a la versión 4 de Etube Profes-
sional. La versión 5 de Etube no es compa-
tible con la interfaz SM-PCE2.
Puedes descargar las versiones 4 y 5 de
-
Etube Professional de la web de Shimano.
SM-PCE02
BLUE PAPER RISE CARBON · 20 2 3
CONEXIÓN DE MONTAJES CON DISPLAY
SC-EN600 Y TRANSMISIÓN MECÁNICA
En la opción de montaje con el display SC-EN600 y trans-
misión mecánica (no Di2) puedes conectar directamente
SW-EN600-L
SC-EN600
to motor
CONEXIÓN DE OTRAS OPCIONES
D E MONTAJ E
· Montajes con display SC-EN600 y transmisión electró-
nica Di2
· Montajes sin display y transmisión electrónica Di2
· Montajes sin display y transmisión mecánica (no Di2)
Para estas opciones de montaje es necesario crear un pun-
to de conexión libre para conectar el sistema completo a
la interfaz SM-PCE2.
SW-EN600-L
junction
ORBEA | 129
Shimano SM-PCE02
Shimano EW-SD300
Para ello, desconecta el cable Di2 SD300 del mando re-
de cuatro puerto y un cable extra SD300 de cualquier lon-
gitud para crear un puerto libre en el sistema.
extra EW-SD300
cable any length
Shimano SM-PCE02
Shimano EW-SD300
