VERBINDEN DES RANGE EXTENDER
M I T DE M RISE

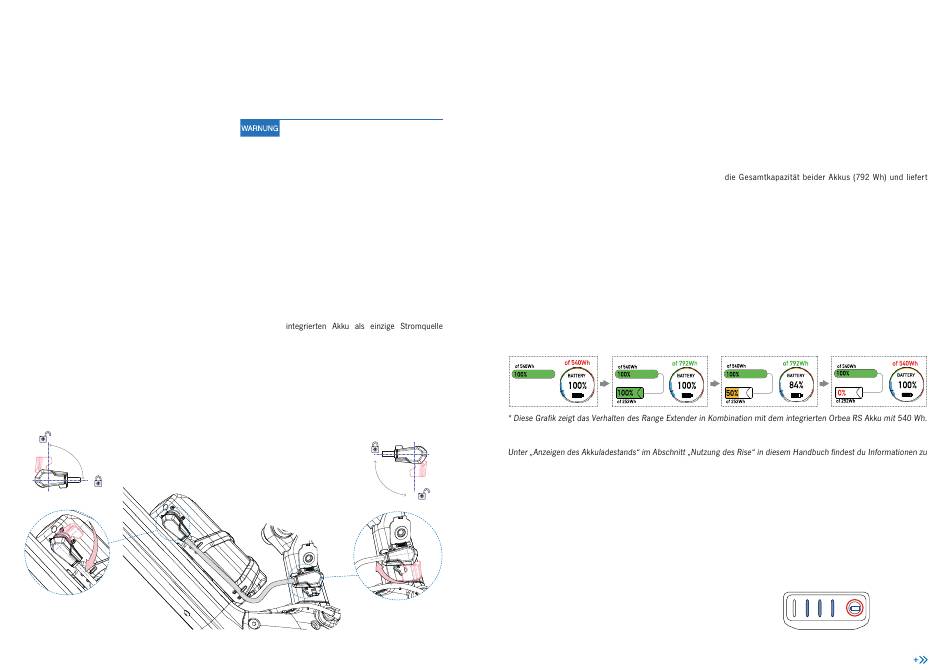

Hebe die Sicherungslaschen am Verbindungskabel des
Range Extender vor dem Anschluss am Akku an.
Schließe das Kabel an der Ladebuchse des Range Exten-
der an. Öffne die Ladebuchse am Fahrrad und schließe das
Kabel des Range Extender an.
Die verschiedenen Modelle der mit dem Range Extender
kompatiblen Orbea Fahrräder haben unterschiedlich lange
Range Extender Verbindungskabel. Beim Rise Carbon wird
das 225-mm-Kabel verwendet.
Drehe die Sicherungslaschen an beiden Enden des Kabels
nach unten, um die Verbindung zu sichern. Wenn du die
Kabelverbindung des Range Extender lösen möchtest, um
den Akku vom Fahrrad zu nehmen oder aufzuladen, hebe
zuerst die Sicherungslaschen des Kabels an und ziehe
dann vorsichtig am Kabelstecker.
TECHN I SCH ES HAN DB UCH
Wenn das Fahrrad beim Anschließen des
Range Extender an der Ladebuchse des Fahr-
rads eingeschaltet war, schaltet sich das Sys-
tem ab und muss neu gestartet werden.
Das liegt daran, dass das System neu starten
muss, um den Range Extender Akku als Teil
des Antriebssystems zu erkennen.
Sobald du das Fahrrad mit angeschlossenem
Range Extender einschaltest, ist der Range
Extender einsatzbereit. Der Range Extender
muss nicht extra eingeschaltet werden.
Wird der Range Extender bei eingeschalte-
tem Fahrrad abgetrennt, schaltet sich das
Fahrrad von selbst aus und muss wieder ein-
geschaltet werden, damit das System den
erkennt.
BLUE PAPER RISE CARBON · 20 2 3

FU NKTIONSWE ISE DE S RA NG E

EXTENDER
Der Range Extender versorgt den Shimano EP8 RS Motor
unmittelbar mit Energie. Beim Einsatz des Orbea Rise mit
angeschlossenem Range Extender versorgt ausschließlich
der Range Extender den Motor mit Strom, bis seine Reser-
ven erschöpft sind.
Erst im Anschluss daran versorgt der integrierte Akku den
Motor mit Strom – vorausgesetzt der integrierte Akku ver-
fügt über eine entsprechende Restladung. Auf dem Dis-
play, der Schaltereinheit bzw. Orbea RS Toolbox wird dann
nur der Ladestand des integrierten Akkus angezeigt.
Besitzt der integrierte Akku eine andere Kapazität, wird dementsprechend auch eine andere Gesamtkapazität angezeigt.
den verschiedenen Anzeigemöglichkeiten des Akkuladestands am Rise.
ORBEA | 111

ANZEIGE DES LADESTANDS

Kombinierter Ladestand:
Wenn der Range Extender mit dem Orbea Rise verbun-
den ist (wenn das Orbea Rise mit angeschlossenem Ran-
ge Extender eingeschaltet wurde), berechnet das System
die Information über den Ladestand des Systems als
Summe des Ladestands und der Kapazität beider Akkus.
Der kombinierte Akkuladestand wird über den Remote-
schalter oder das Display von Shimano und/oder das Or-
bea RS Toolbox Datenfeld für Garmin Geräte angezeigt.
Wenn der Range Extender mit dem Fahrrad verbunden
und seine Akkuladung aufgebraucht ist, zeigt das Sys-
tem über das Display, die Schaltereinheit bzw. Orbea RS
Toolbox (abhängig von der jeweiligen Installation) nur die
verfügbare Ladung des integrierten Akkus an. Es wird
also nur die Kapazität des integrierten Akkus und nicht
die Systemgesamtkapazität von integriertem Akku plus
Range Extender berücksichtigt.
Ladestand nur Range Extender:
Drücke einmal auf die Haupttaste am Range Extender, um
den Ladestand zu ermitteln.
Die LEDs zeigen daraufhin fünf Sekunden lang den aktuel-
len Ladestand in 25-%-Schritten von rechts nach links an.
