128 | ORBEA

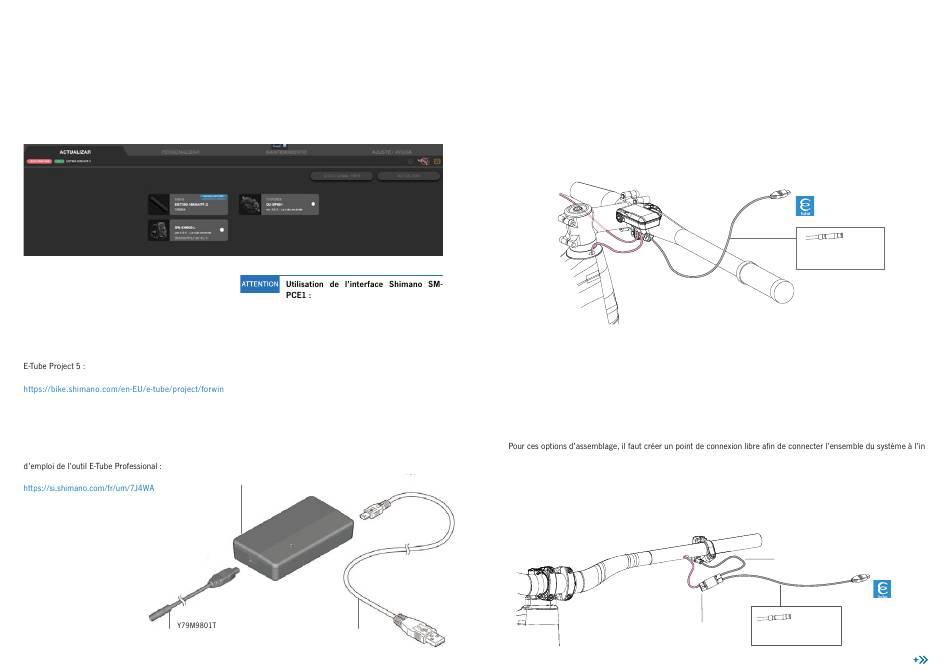

3 1 CONNEXION DU SYSTÈME EP801 DU RISE À ETUBE
PROFESSIONAL VIA L'INTERFACE SM-PCE0
(INFORMATIONS POUR LES REVENDEURS)
Les revendeurs agréés doivent réaliser la connexion et le
dépannage du système Shimano STEPS à l'aide de l'outil
E-Tube Professional. En tant qu'utilisateur, n'oubliez pas
que vous pouvez utiliser l'application mobile E-Tube Pro-
ject pour établir la connexion au vélo, personnaliser le
système et réaliser certains dépannage. Pour accéder à
l'ensemble des informations du système Shimano EP801
sur E-Tube, installez la version la plus récente du logiciel
dows.html
La connexion du système électrique Shimano EP801
à E-Tube Professional requiert l'interface Shimano SM-
PCE02. Vous pouvez également connecter et dépanner
les composants de façon individuelle. Consultez le mode
Câble de connexion PC EW-SD300
MAN UEL T ECHNI QUE
Il est également possible de connec-
ter le système à E-Tube Professional via l'ou-
til de diagnostic Shimano SM-PCE1.
Pour établir une connexion via PCE1, il faut
se connecter à la version 4 d'E-Tube Profes-
sional. E-Tube version 5 n'est pas compa-
tible avec l'interface SM-PCE2.
-
Vous pouvez télécharger les versions 4 et
5 E-Tube Professional sur le site Web de
Shimano.
SM-PCE02
Câble
USB-micro USB
BLUE PAPER RISE CARBON · 20 2 3
CONNEXION DES ASSEMBLAGES DOTÉS DE L'ÉCRAN SC-EN600
ET D'UNE TRANSMISSION MÉCANIQUE
Pour les assemblages avec écran SC-EN600 et transmission mécanique (pas Di2), vous pouvez connecter le câble PC-
Link standard EW-SD300 directement au port libre de l'écran et le câble PC-Link à l'interface SM-PCE2.
SW-EN600-L
SC-EN600
vers le moteur
électrique

CONNEXION DES AUTRES OPTIONS D'ASSEMBLAGE

· Assemblages avec écran SC-EN600 et transmission électronique Di2.
· Assemblages sans écran et avec transmission électronique Di2.
· Assemblages sans écran et avec transmission mécanique (pas Di2).
terface SM-PCE2. Pour ce faire, déconnectez le câble Di2 SD300 du commutateur d'assistance SW-EN600-L et utilisez
un connecteur à quatre ports EW-JC304 de Shimano et un câble SD300 supplémentaire de n'importe quelle longueur
pour créer un port libre dans le système. Branchez le câble PC-Link EW-SD300 au port libre du connecteur EW-JC304 et
ce connecteur à l'interface SM-PCE2.
SW-EN600-L
EW-JC304 supplémentaire
jonction
ORBEA | 129
F R
Shimano SM-PCE02
Shimano EW-SD300
Câble PC-Link
-
câble EW-SD300 supplémentaire
de n'importe quelle longueur
Shimano SM-PCE02
Shimano EW-SD300
Câble PC-Link
