0 6 NUTZUNG
DES RISE CARBON
Dieser Abschnitt behandelt die generelle Funktionsweise
des Shimano STEPS EP801 Systems im Rise sowie die be-
sonderen Funktionen des EP801 RS Systems von Orbea.
Beachte auch die Gebrauchsanweisung zum Shimano
Sämtliche Gebrauchsanweisungen und Händlerhandbücher
mano.com
Gib einfach den Namen der Komponente in das Suchfeld
ein, um die zugehörige Gebrauchsanweisung, Händlerbe-
triebsanleitung, Ersatzteile usw. abzurufen.

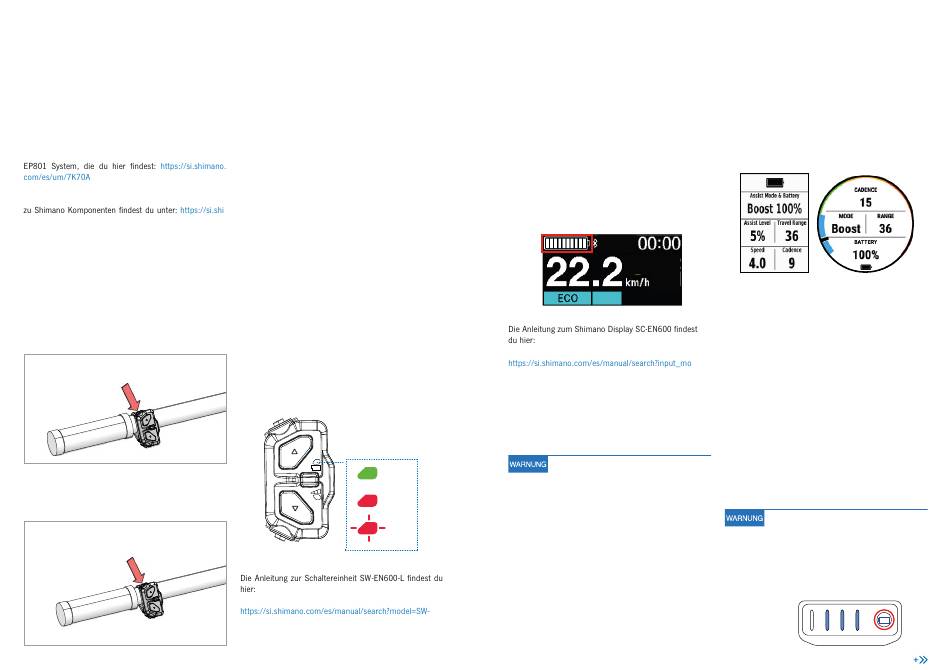

EIN-/AUSSCHALTEN DES RISE

Zum Einschalten des Rise drücke die obere Taste an der Shi-
mano Schaltereinheit SW-EN600-L, bis der Akkuladestand
an der oberen LED angezeigt wird.
PRESS &
HOLD (ON)
Zum Ausschalten des Rise drücke die obere Taste an der
Shimano Schaltereinheit SW-EN600-L, bis die LEDs am
Remoteschalter erlöschen.
SHORT
PRESS (OFF)
TECHN I SCH ES HAN DB UCH

ANZEIGEN DES AKKULADESTANDS

Der Akkustand des Rise kann je nach gewählter Ausstat-
tung unterschiedlich angezeigt werden.
KOMBINIERTER LADESTAND VON INTEGRIERTEM
AKKU UND RANGE EXTENDER:
-
Wenn ein Range Extender mit dem Fahrrad verbunden ist,
berechnet das System die Gesamtkapazität beider Akkus
(integrierter Akku und Range Extender).
Der auf die nachfolgend beschriebenen Arten angezeigte
Ladestand bildet den kombinierten Restladestand beider
Akkus im Verhältnis zur Gesamtkapazität des Systems ab.
· Schaltereinheit SW-EN600-L
Bei eingeschaltetem Fahrrad zeigt die LED 1 an der Schal-
tereinheit SW-EN600-L den Ladestand des/der Akkus an.
Entlade den/die Akku(s) nicht wiederholt bis unter 10 %.
Bei einem dauerhaft niedrigen Ladestand unter 10 % kann
sich die Lebensdauer der Akkuzellen verkürzen.
LED 1
100-21%
20-11%
<10%
(blink)
EN600-L
BLUE PAPER RISE CARBON · 20 2 3
· Shimano Display SC-EN600
Bei Ausstattung mit einem SC-EN600 Display wird der
Ladestand des/der Akkus auf dem Bildschirm angezeigt.
Der Ladestand des/der Akkus wird über zehn Balken an-
gezeigt. Wenn der Ladestand 10 % oder weniger beträgt,
erscheint die Anzeige rot.
del=sc-en600
· Kompatible Garmin Geräte. Orbea RS Toolbox
Über die App Orbea RS Toolbox lassen sich wichtige Daten
des Rise auf deinem kompatiblen Garmin Gerät anzeigen,
darunter auch der Ladestand des/der Akkus in Prozent.
Sollte der verbleibende Akkuladestand wäh-
rend der Fahrt nicht als Prozentwert in Orbea
RS Toolbox zu sehen sein, wird er wieder an-
gezeigt, sobald der Ladestand um 1 % sinkt.
Das EP8 System meldet dann nämlich den
Ladestand des Akkus per ANT Private an
das Garmin Gerät, auf welchem er daraufhin
wieder angezeigt wird. Du kannst das Fahr-
rad auch (bei eingeschaltetem Garmin Gerät)
aus- und wieder einschalten, um die Verbin-
dung neu herzustellen und so den Akkustand
auf deinem Garmin Gerät anzuzeigen.
Informationen zum Download und zur Installation der App
Orbea RS Toolbox auf deinem Garmin Gerät erhältst du im
entsprechenden Abschnitt dieses Handbuchs.
· Orbea Akkus RS Gen2
Integrierter Akku mit 360 Wh Gen2
Der integrierte Akku am Rise besitzt keine LEDs für die
Ladestandanzeige.
-
Zur Ermittlung des Ladestands muss der integrierte
Akku am Antriebssystem angeschlossen werden. An-
schließend kann der Akkustand wie oben beschrieben
überprüft werden.
Integrierter Akku mit 540 Wh Gen2
Der integrierte Akku am Rise besitzt keine LEDs für die
Ladestandanzeige. Zur Ermittlung des Ladestands muss
der integrierte Akku am Antriebssystem angeschlossen
werden. Anschließend kann der Akkustand wie oben be-
schrieben überprüft werden.
Der Gen2 Range Extender des Rise Carbon
2023 kann nicht beim Rise Carbon 2021-
2022, Rise Hydro 2022, Kemen 2022 oder
Urrun 2022 verwendet werden. Siehe hierzu
die Kompatibilitätstabelle zu den RS Kompo-
nenten im entsprechenden Anhang dieses
Handbuchs.
