98 | ORBEA
KOM PO NENT EN DES A N T R I EBS SYST EMS SH IMA NO
UND ORBEA RS GEN2 KOMPONENTEN
HINWEIS ZUR KOMPATIBILITÄT VON
GEN2-ANTRIEBSSYSTEMKOMPONENTEN
Die Orbea Komponenten des Antriebssys-
tems (integrierter Akku mit 540 Wh oder 360
Wh, Range Extender, Kabelbaum und Smart
Charger) sind nicht mit Rise-, Kemen- oder
Urrun-Modellen aus dem Programm vor
2023 kompatibel.

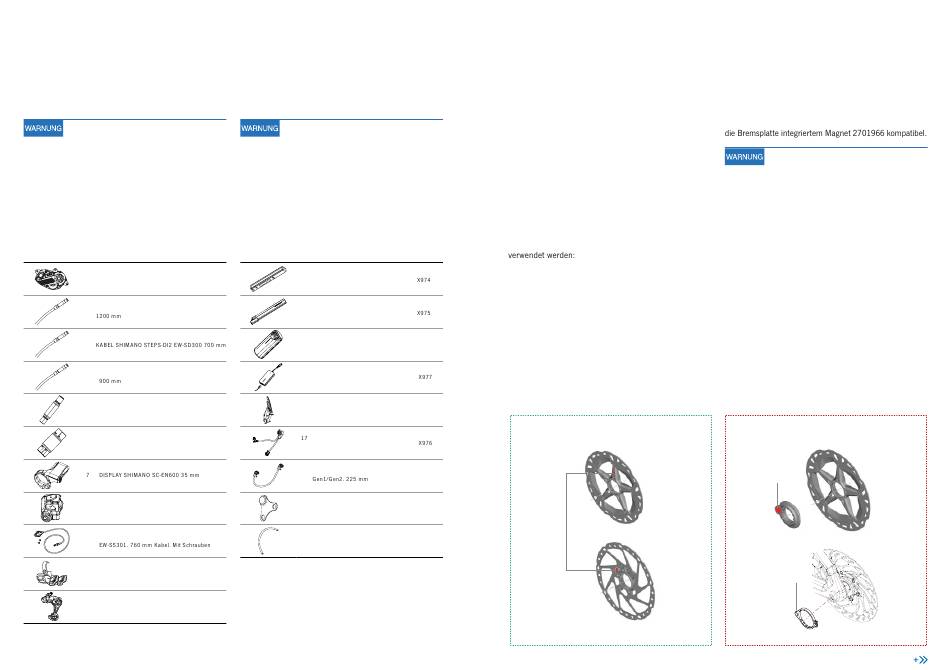

S H I M A N O KO M P O N E N TE N *
1 MOTOR SHIMANO EP801 RS.
2 KABEL SHIMANO STEPS-DI2 EW-SD300
3
4 KABEL SHIMANO STEPS-DI2 EW-SD300
5 VERBINDUNGSADAPTER SHIMANO EW-JC302
6 VERBINDUNGSADAPTER SHIMANO EW-JC304
8 REMOTESCHALTER SHIMANO SW-EN600-L
9 GESCHWINDIGKEITSSENSOR SHIMANO
10 Di2-SCHALTHEBEL SHIMANO SW-M8150-IR
(elektronische Schaltungen)
11 Di2-SCHALTWERK SHIMANO RD-M8150-12
* Die Shimano Komponenten sind über den Shimano Fachhandel erhältlich.
TECHN I SCH ES HAN DB UCH
Die Orbea Ebike Systems-Komponenten aus
der 2023er Baureihe sind auf Kompatibilität
mit den Motoren EP801 und EP6 von Shima-
no sowie Gen2-Komponenten von Shimano
ausgelegt. Sowohl die integrierten Akkus (mit
540 Wh und 360 Wh) als auch der Range Ex-
tender und der Smart Charger sind mit dem
Gen2-Zeichen gekennzeichnet, um ihre Kom-
patibilität mit diesen Systemen anzuzeigen.
ORBEA RS KOMPONENTEN ART.-NR.
12 INTEGRIERTER AKKU ORBEA RS
540 Wh 36 V Gen2
13 INTEGRIERTER AKKU ORBEA RS
360 Wh 36 V Gen2
14 RANGE EXTENDER AKKU ORBEA
Y045
RS 252 Wh 36 V Gen2
15 SMART CHARGER ORBEA RS
2 A - 4 A Gen2
EU/US/UK/AUS
16 LADEBUCHSENABDECKUNG mit
XA83
Schrauben Gen1/Gen2
KABELBAUM RS AKKU/LADE-
BUCHSE Gen2
18 KABEL RS RANGE EXTENDER
XA86
19 MAGNET FÜR GESCHWINDIG-
X240
KEITSSENSOR ORBEA 6-LOCH
20 SCHUTZSCHLAUCH Di2-KABEL
X989
SCHALTWERK
BLUE PAPER RISE CARBON · 20 2 3
KOMPATIBILITÄT VON
CENTERLOCK-BREMSSCHEIBEN
Bei original Orbea Setups mit Centerlock-Laufrädern und
-Scheiben werden die Shimano Bremsscheiben RT-EM600
oder RT-EM910 am Hinterrad verbaut, bei denen ein Ma-
gnet für den Geschwindigkeitssensor an der Bremsplatte
integriert ist.
Falls bei Setups mit Centerlock-Laufrädern die Brems-
scheibe am Hinterrad ausgetauscht werden muss, oder
wenn bei Setups mit 6-Loch-Laufrädern die vorhandenen
Laufräder durch Centerlock-Laufräder ersetzt werden
sollen, können beim Rise nur die folgenden Bremsschei-
benmodelle mit in die Bremsplatte integriertem Magnet
· RT-EM600, RT-EM800, RT-EM900 von Shimano
· RT-EM810, RT-EM910 von Shimano
Shimano Bremsscheiben, bei denen der Magnet für den
Geschwindigkeitssensor in die Centerlock-Sicherungsmut-
ter integriert ist, können beim Rise nicht montiert werden,
da diese Bremsscheiben für ein anderes als das beim Rise
montierte Geschwindigkeitssensormodell konzipiert sind,
und dem System deshalb keine exakte Geschwindigkeits-
messung am Hinterrad liefern.
COMPATIBLE
OPTIONS
MAGNET
ORBEA | 99
Das Rise ist mit Magura MDR-P CL Bremsscheiben mit in
Das Rise ist nicht mit dem Centerlock-Ma-
gnet X095 von Orbea kompatibel.
Dieser Magnet, der an der Befestigungs-
mutter der Centerlock-Scheibe angebracht
wird, bietet keinen ausreichenden Abstand
zwischen dem Magnet und dem Rahmen und
kann daher zu Schäden am Rahmen und/
oder am Geschwindigkeitssensor führen.
Schäden an Komponenten, die auf die Ver-
wendung dieses Magneten oder auf andere als
die im vorherigen Abschnitt genannten Brems-
scheibenmodelle zurückzuführen sind, sind
nicht durch die Gewährleistung abgedeckt.
NOT COMPATIBLE
OPTIONS
MAGNET
ORBEA
X095
D E
